上海湖泉閥門集團有限公司電動截止閥j941h-40c  Dn250生產廠家，咨詢：021-64162222    J941H電動截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥...主要生產(J941H電動截止閥)也是國內(截止閥)生產商之一。電動截止閥符合GB、JB、ANSI、JSI、BS、DIN等國內外先進標準GB12235及美國標準ANSIB16.34要求,結構合理、密封可靠、性能良好、造型美觀。法蘭連接鋼制截止閥適用于公稱壓力1...

湖泉閥門廠 J941H電動截止閥由電動執行機構和截止閥兩部分組成。啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有...J941H蒸汽電動截止閥品牌供應商,茸閥流體控制為您提供電動截止閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。蒸汽電動截止閥符合相關制造標準、歡迎來電咨詢材質有鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼;連接方式有螺紋連接、法蘭連接、焊接等;傳動方式有手動、蝸輪、電動、氣動等;壓力1.0-32Mpa;口徑:6-1200mm.如:鑄鋼截止閥J4...

上海廠家電動法蘭截止閥(J941H)具有良好的強度、剛度和流通能力,由電動執行裝置和法蘭截止閥組成,接受AC380V的電源壓力或電壓信號,來完成上升或下降的啟閉動作。電動法蘭截止閥具有良好的強度、剛度和流通... 電動法蘭截止閥,適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、...電動截止閥,J941H電動截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方...【J941H電動截止閥】屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。是一種直通式截止閥,它依靠閥桿壓力,使閥瓣密封面與閥座密封面緊密結合,...

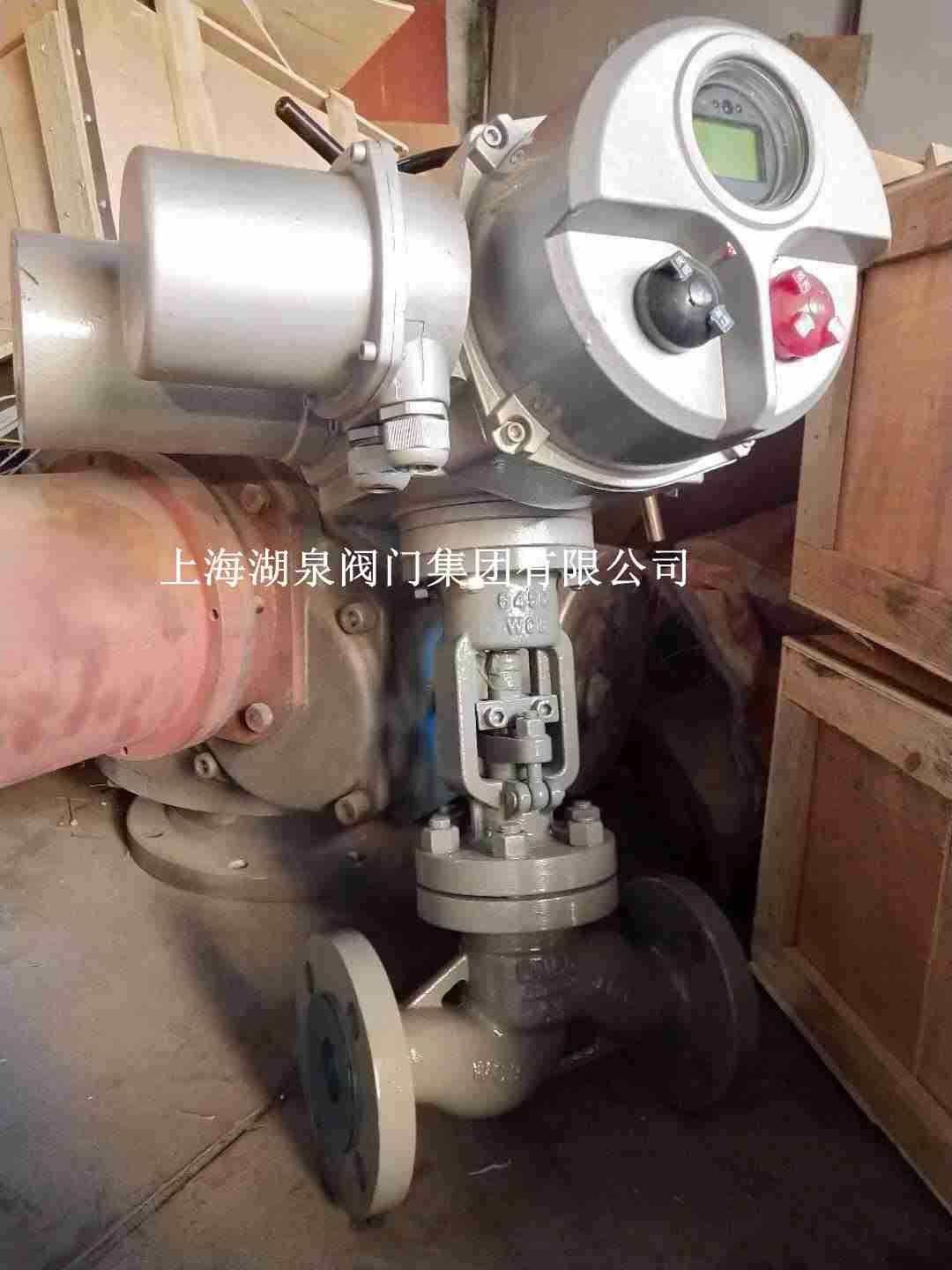

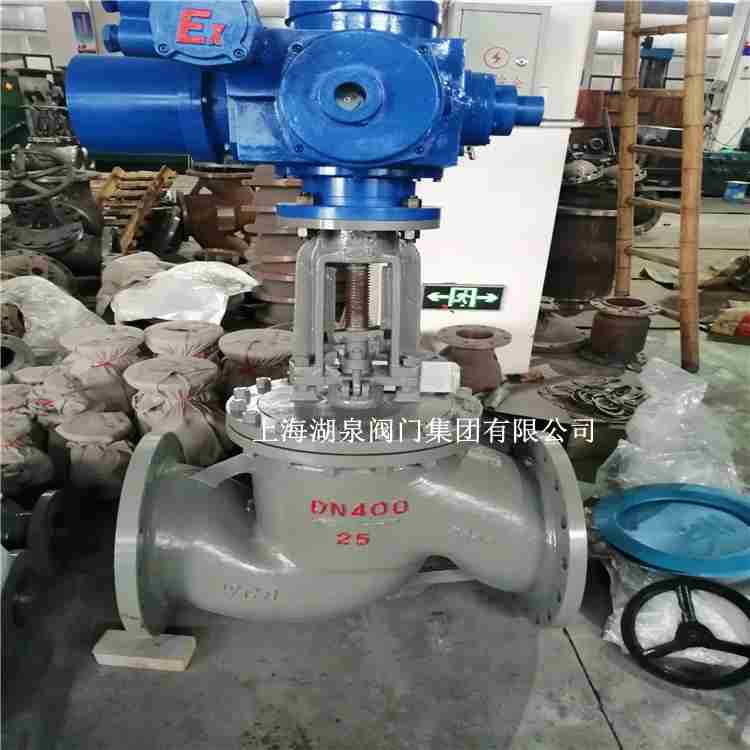

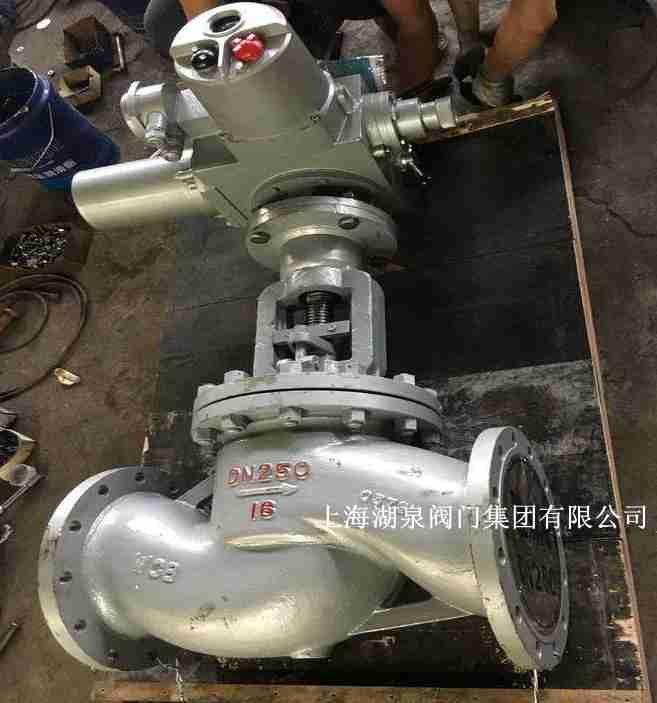

湖泉J941H電動截止閥電動截止閥由截止閥與Z型多回轉電動執行器組成,有開關型、調節型兩種。J941H電動截止閥電動截止閥適用于化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。電動...J941H電動截止閥法蘭連接的截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手...J941H/W電動截止閥--主要尺寸和重量 1.6MPa 1.6MPa DN L D D1 D2 b n-φd H Do 重量 凸面 法蘭RFJ941HJ941YJ941WJ941FJ941N 16C16P16R16I 10 130 90 60 40 14 4-14 198 1...

上海湖泉電動截止閥j941h-40c  Dn250詳細技術參數

.6MPa	DN	L	D	D1	b	n-φd	電裝型號	L1	H	D0
凸面法蘭 RF J94lH J941Y J94lW J94lF J94lN 16C 16P 16R 16I	50	230	160	125	16	4-φ18	DZWl0	590	645	365
	65	290	180	145	18	4-φ18	DZWl0	590	690	365
	80	310	195	160	20	8-φ18	DZW20	590	715	365
	100	350	215	180	20	8-φ18	DZW20	590	770	365
	125	400	245	210	22	8-φ18	DZW30	590	780	365
	150	480	280	240	24	8-φ23	DZW45	590	875	365
	200	600	335	295	26	12-φ23	DZW60	810	967	470
	250	650	405	355	30	12-φ25	DZW90	810	1153	470
	300	750	460	410	30	12-φ25	DZWl20	830	1292	550
	350

上海湖泉電動截止閥j941h-40c  Dn250有多重主要零部件材料

體、蓋、板	閥桿	密封面	墊片	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸類
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
					≤200	醋酸類
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

上海湖泉電動截止閥j941h-40c  Dn250有多重主要外形尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量
凸面 法蘭 RF J941H J941Y J941W J941F J941N 16C 16P 16R 16I	10	130	90	60	40	14	4-14	198	120	4.9
	15	130	95	65	45	14	4-14	218	120	5.3
	20	150	105	75	55	14	4-14	258	140	7.0
	25	160	115	85	65	14	4-14	275	160	7.4
	32	180	135	100	78	16	4-18	280	180	8.3
	40	200	145	110	85	16	4-18	330	200	12.6
	50	230	160	125	100	16	4-18	350	240	14
	65	290	180	145	120	18	4-18	400	280	22.7
	80	310	195	160	135	20	8-18	355	280	29
	100	350	215	180	155	20	8-18	415	320	32.8
	125	400	245	210	185	22	8-18	460	360	79.5
	150	480	280	240	210	24	8-23	510	400	93
	200	600	335	295	265	26	12-23	710	400	179
	250	622	405	355	320	30	12-25	786	450	441
	300	698	460	410	375	30	12-25	925	500	646

上海湖泉電動截止閥j941h-40c  Dn250有多重尺寸

2.5MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量
凸面法蘭 RF J941H J941Y J941W J941F J941N 16C 16P 16R 16I	10	130	90	60	40	16	4-14	198	120	4.9
	15	130	95	65	45	16	4-14	218	120	5.3
	20	150	105	75	55	16	4-14	258	140	7.0
	25	160	115	85	65	16	4-14	275	160	7.4
	32	180	135	100	78	18	4-18	280	180	8.3
	40	200	145	110	85	18	4-18	330	200	12.6
	50	230	160	125	100	20	8-18	350	240	16
	65	290	180	145	120	22	8-18	400	280	25
	80	310	195	160	135	22	8-23	355	280	30
	100	350	230	190	160	24	8-25	415	320	34.8
	125	400	270	220	188	28	8-25	460	360	89.5
	150	480	300	250	218	30	12-25	510	400	99
	200	600	360	310	278	34	12-25	710	400	181
	250	622	425	370	332	36	12-30	786	450	445
	300	698	485	430	390	40	16-30	925	500	651

上海湖泉電動截止閥j941h-40c  Dn250有多重尺寸

4.0MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凹凸法蘭 MFM J941H J941Y J941W J941F J941N 40 40P 40R 40I	20	150	105	75	51	16	4-14	275	140	7
	25	160	115	85	58	16	4-14	285	160	9
	32	180	135	100	66	18	4-18	302	180	12
	40	200	145	110	76	18	4-18	355	200	17
	50	230	160	125	88	20	4-18	373	240	24
	65	290	180	145	110	22	8-18	408	280	33
	80	310	195	160	121	22	8-18	436	320	44
	100	350	230	190	150	24	8-23	480	360	60
	125	400	270	220	176	28	8-25	588	400	90
	150	480	300	250	204	30	8-25	611	400	100
	200	533	375	320	260	38	12-30	720	400	190
6.4MPa	20	190	125	90	51	20	4-18	228	160	13
凹凸法蘭 MFM J941H J941Y J941W J941F J941N 40 40P 40R 40I	25	210	135	100	58	22	4-18	275	180	15
	32	230	150	110	66	24	4-23	325	200	19
	40	260	165	125	76	24	4-23	360	240	25
	50	300	175	135	88	26	4-23	410	280	35
	65	340	200	160	110	28	8-23	450	320	48
	80	380	210	170	121	30	8-23	485	360	56
	100	430	250	200	150	32	8-25	537	400	125
	125	500	295	240	176	36	8-30	631	400	130
	150	550	340	280	204	38	8-34	646	450	160
	200	650	405	345	260	44	12-34	813	500	285
10.0MPa	10	170	100	70	35	20	4-14	198	120	6
凹凸法蘭 MFM J941H J941Y J941W J941F J941N 100 100P 100R 100I	15	170	105	75	40	20	4-14	202	140	11
	20	190	125	90	51	22	4-18	228	160	13
	25	210	135	100	58	24	4-18	250	180	14
	32	230	150	110	66	24	4-23	326	220	16
	40	260	165	125	76	26	4-23	359	240	30
	50	300	195	145	88	28	4-25	414	280	50
	65	340	220	170	110	32	8-25	434	320	65
	80	380	230	180	121	34	8-25	547	400	100
	100	430	265	210	150	38	8-30	621	450	116
	125	500	310	250	176	42	8-34	732	450	150
	150	550	350	290	204	46	12-34	840	500	300
	200	650	430	360	260	54	12-41	925	550	600
16.0	15	170	110	75	40	24	4-18	148	140	12
環槽法蘭 RTJ J941H J941Y J941W 160 160P 160R 160I	20	190	130	90	51	26	4-23	156	160	15
	25	210	140	100	58	28	4-23	175	180	17
	32	230	165	115	66	30	4-25	200	200	21
	40	260	175	125	76	32	4-27	231	240	31
	50	300	215	165	88	36	8-25	262	250	53
	65	340	245	190	110	44	8-30	303	320	70
	80	380	260	205	121	46	8-30	341	400	100
	100	430	300	240	150	48	8-34	485	450	120
