刀型閘閥閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >

產品名稱：pz973h-10C DN600電動暗桿刀型閘閥[ 2022-08-31 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、pz973h-10C DN600電動暗桿刀型閘閥產品介紹

    上海湖泉閥門集團有限公司型號 PZ973H 電動刀型閘閥 采用多回轉電動裝置,用以驅動和控制閥門的開啟和關閉,操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作,也可以與計算機配合實現計算機自動控制。了解刀型閘閥價格由口徑、材質、壓力的不同而異!連接形式:對夾(梅花形、凸耳式、單夾式)、法蘭等，傳動方式:手動、齒輪傳動、氣動、電動、電液...其應用范圍非常廣泛,從礦山、電廠的選煤、排矸、排渣,到城市的污水處理;從水泥、造紙廠的漿液輸送,到食品、衛生、醫藥等行業，電動刀閘閥符合相關制造標準、歡迎來電咨詢、采購。

    二、pz973h-10C DN600電動暗桿刀型閘閥產品介紹

    公稱壓力：0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa, 150LB
    公稱通徑：DN50~DN1200mm, NPS2"~48"
    適用溫度：-39~+650℃ (具體溫度范圍視密封副材質和介質性質而定)
    連接法蘭：ANSI , B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN , NF, BS
    主體材質    ：WCB, ZG1Cr18Ni9T , ZG1Cr18Ni12Mo2Ti, CF8, CF8M, CF3, CF3M
    驅動方式    ：手動， 氣動， 傘齒輪驅動， 電動， 液動， 電液動
    密封型式    ：硬密封， 軟密封
    泄 漏 量    ：硬密封；D級（液體0.1×DNmm）3/S
    適用溫度：-10~80℃

    三、pz973h-10C DN600電動暗桿刀型閘閥產品主要零部件材料

    零件名稱 材料名稱 材料牌號
    圓螺母 優質碳素鋼 25
    手輪 灰口鑄鋼 HT200
    軸承壓蓋 優質碳素鋼 35
    閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
    鋁黃銅 ZCuZn25A16Fe3Mn3
    軸承 — 51110
    閥桿 不銹鋼 304、316、2Cr13
    支架 碳素鋼、不銹鋼 WCB、CF8等
    閘板 不銹鋼 304、316、304L、316L、2Cr13
    螺栓螺母 優質碳素鋼 35
    填料壓蓋 碳素鋼 WCB
    填料 柔性石墨盤根石棉根、增強四氟纖維盤根 —
    閥體 碳素鋼、不銹鋼 WCB、CF8（304）、CF3（304L）
    、CF8M（316）、CF3M（316L）、
    密封座堆焊合金或不銹鋼

    四、pz973h-10C DN600電動暗桿刀型閘閥產品設計標準

    設計制造 JB/T 8691-98
    結構長度 GB/T 15188.2-94
    法蘭連接尺寸 GB/T 9113-2000
    閥門檢查和試驗 GB/T 13927-92

    五、pz973h-10C DN600電動暗桿刀型閘閥產品 性能規范

    壓力PN(MPa) 殼體試驗(MPa) 密封試驗(MPa) 適用介質
    1.0 1.5 1.1 煙氣、灰、渣水混合物、空氣混合物
    1.6 2.4 1.

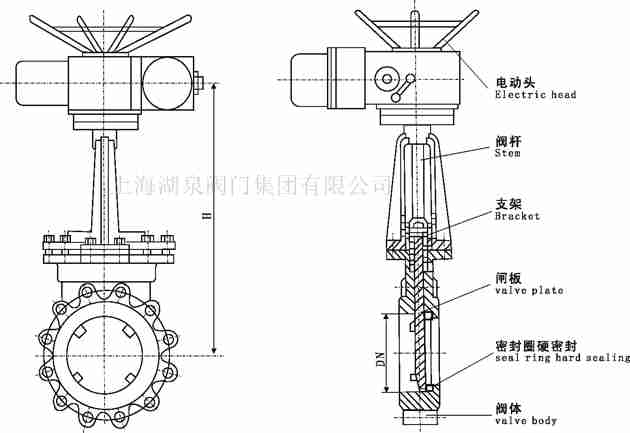

  • 主要外形及連接尺寸Profile and connection dimension 單位Unit:mm
    PN DN L D D1 D2 H N-M PN DN L D D1 D2 H N-M
    0.6 150 57 280 240 210 980 8-20 1.0 150 57 285 240 210 980 8-20
    200 70 335 295 265 1055 8-20 200 70 340 295 265 1055 12-20
    250 70 390 350 320 1060 12-20 250 70 405 355 310 1060 12-22
    300 76 440 400 368 1230 12-20 300 76 460 410 375 1230 12-22
    350 76 500 460 428 1250 16-20 350 76 520 470 435 1250 16-22
    400 89 565 515 482 1767 16-22 400 89 580 525 485 1767 16-27
    450 89 615 565 532 1920 20-22 450 89 640 585 545 1920 20-27
    500 114 670 620 585 2010 20-22 500 114 715 650 609 2010 20-30
    600 114 780 725 685 2110 20-27 600 114 840 770 720 2110 20-36
    700 130 895 840 800 2400 24-27 700 130 910 840 788 2400 24-36
    800 130 1010 950 898 2800 24-30 800 130 1025 950 895 2800 24-36
    900 140 1110 1050 1005 3000 28-30 900 140 1125 1050 998 3000 28-36
    1000 216 1220 1160 1115 3400 28-30 1000 216 1255 1170 1110 3400 28-42
    1200 254 1450 1380 1325 3900 32-36 1200 254 1485 1390 1325 3900 32-48

  • pz973h-10C DN600電動暗桿刀型閘閥
