產品名稱：智能調節型閥門電動裝置DZW90-24T[ 2023-08-30 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、智能調節型閥門電動裝置DZW90-24T介紹

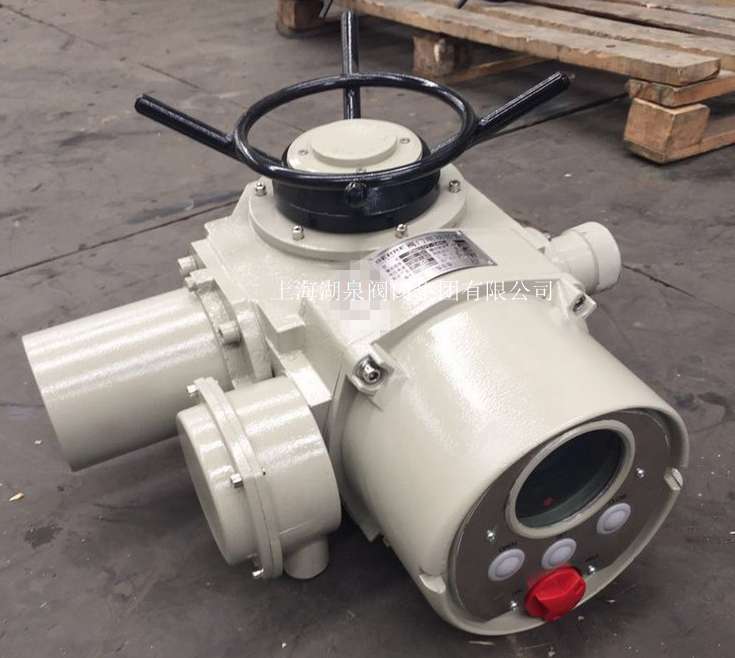

上海湖泉閥門集團有限公司DZW90-24T智能調節型電動執行器工作原理 在機電一體化電動裝置的基礎上加入模擬量控制,可以接收和反饋4～20mA標準信號,從而可以實現對閥門的精確的調節,本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制...由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手-電動切換機構、手輪及電氣部分組成。
二、智能調節型閥門電動裝置DZW90-24T特點
1、該產品數字顯示采用LCD液晶顯示屏,全功能顯示,全數字顯示;
2、采用的工業級單片計算機控制和全隔離設計;
3、具有自動鑒定校正功能和缺相自動保護功能;
4、具有自動記錄執行器與閥門的運行次數功能;
5、具有預設開度比值功能;
6、具有過流保護值設定和過流時間保護值設定功能;
7、具有三種丟信選擇功能;
8、具有正、反作用選擇功能;
9、智能調節型輸入信號具有四種可選擇輸入方式,選擇方式;
10、具有上、下限反饋電流及手動校正功能;
11、具有電動頭靈敏度調節功能;
12、具有電動頭慣量調節功能;
13、具有無火花換向技術,可控硅單元驅動電機;
14、其控制精度、控制靈敏度完全可以達到水平, 高可達0.1%;
液晶顯示、紅外遙控具有的學習功能和缺相保護功能,可實現多回轉電動執行器遠控,互不影響等
型號規格
公稱轉矩(N,m)
公稱推力(KN)
大閥桿直徑
大轉圈數(圈)
手動速比
輸出轉速(r/min)
電機功率(KW)
參考重量(Kg)
Z5
50
20
28
60
1::1
12
0.12
28
Z10
100
40
28
60
1::1
18\24\36
0.25\0.37
45
Z15
150
18\24\36
0.37\0.55
50
Z20
200
100
40
60
1::1
18\24
0.37\0.55
55
Z30
300
18\24
0.55\0.75
58
Z45
450
150
48
120
1::1(20::1)
24\36
1.1\1.5
110
Z60
600
24\36
1.5\2.2
120
Z90
900
200
60
120
1::1(25::1)
24\36
2.2\3
139
Z120
1200
24\36
3\4
142
Z180
1800
325
70
150
22.5::1
18\24
4\5.5
250
Z250
2500
18\24
5.5\7.5
255
Z350
3500
700
150
20::1
18\24
7.5\10
330
Z500
5000
80
18\24
10\15
350
注1:可按用戶要求提供其它轉速:12、18、24、30、36、42、48、60(r/min)
注2:當產品提供四層計數器時, 大轉圈數為表1圈數*10
