z945T-10Q Dn600電動暗桿楔式閘閥產品說明書

[ 2022-08-23 ]
上海湖泉閥門集團有限公司z945T-10Q Dn600電動暗桿楔式閘閥產品說明書，法蘭連接、楔式剛性單閘板，閥座密封面材料為銅合金，生產公稱壓力PN10~PN25，閥體材料為灰鑄鐵或球墨鑄鐵的閘閥。該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動暗桿閘閥廣泛應用于排水、供熱、電站、化工、造紙、煤碳、采礦等工程，滿足了現代工、農業的自動化要求。

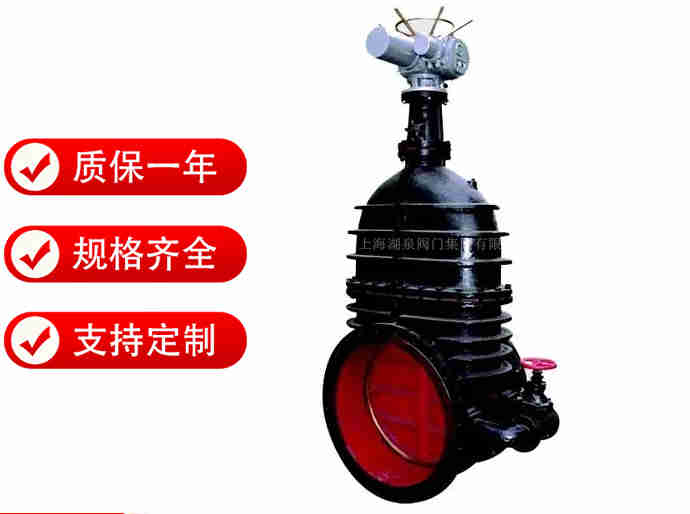

z945T-10Q Dn600電動暗桿楔式閘閥
1 閥體 灰鑄鐵、鑄鋼
2 閘板 碳鋼+合金鋼、灰鑄鐵、灰鑄鐵+黃銅
3 閥桿 碳鋼、不銹鋼、黃銅
4 墊片 四氟墊片、金屬石墨墊片
5 大閥蓋 灰鑄鐵、鑄鋼
6 小閥蓋 灰鑄鐵、鑄鋼
7 填料 句四f乙烯、柔性石墨、浸油石棉盤根
8 支架 灰鑄鐵、鑄鋼
9 電動執行器 殼體(HT200、WCB)
 Dn600電動暗桿楔式閘閥
產品型號 公稱壓力 （MPa） 強度試驗（MPa） 密封試驗（MPa） 適用溫度 （℃） 適用介質
　　Z945T-10 　　1.0 　　1.5 　　1.1 　　≤100 　　蒸氣、水、
　　Z945W-10 　　≤100 　　油品
 dn600電動閘閥
公稱通徑DN(mm) 主要結構尺寸
L D D1 D2   z--d H H1 L1 L2 Do
450 330 590 550 518 28 16----23 2318 1283 394 647 320
500 350 640 600 568 30 16---23 2423 1707 394 647 320
600 390 755 705 670 30 20—25 2563 1974 394 647 320
700 430 860 810 775 32 24—25 2967 2269 394 647 320
800 470 975 920 880 34 24—30 3383 2557 446 720 400
900 510 1075 1020 980 36 24—30 3743 2837 446 720 400
1000 550 1175 1120 1080 36 28---30 3993 3027 446 720 400
1200 700 1375 1320 1280 40 32---30 4847 3714 556 905 500
1400 900 1575 1520 1480 44 36---30 5515 4228 556 905 500
1600 1000 1785 1730 1690 48 40---30 6265 4768 556 905 500
1800 1500 1985 1930 1890 50 44---30 7216 5263 556 905 500
2000 1800 2185 2130 2090 54 48---30 7985 6072 556 905 500

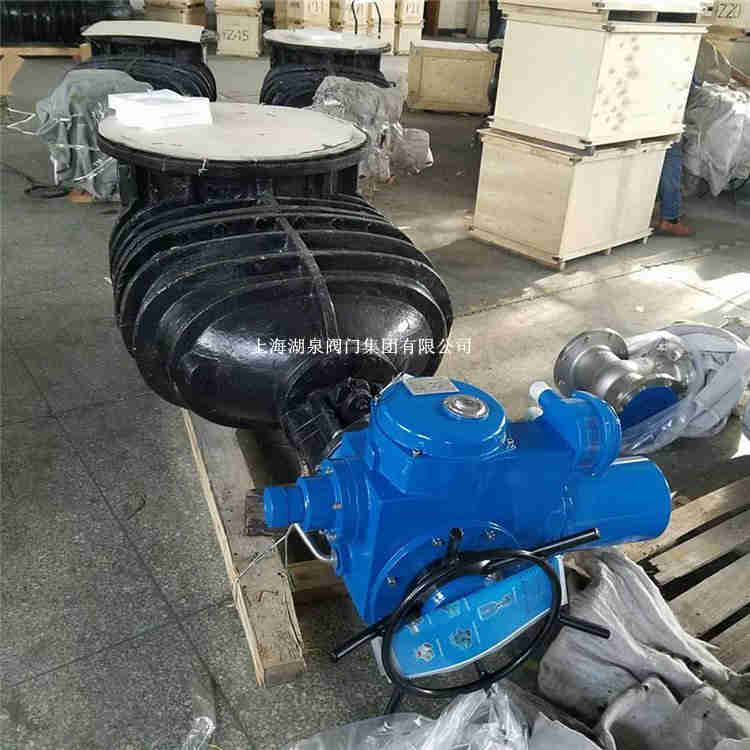

 Dn600電動暗桿閘閥
