閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

電動閘閥z941h-25 DN200的尺寸

[ 2022-07-29 ]
上海湖泉閥門集團有限公司生產銷售電動閘閥等,提供更多電動閘閥相關的產品參數、實時報價、供應廠家等信息。您還可以了解更多閘閥產品、查找產品等。作方式有:手動、齒輪傳動、電動、氣動等。 DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料:碳鋼 不銹鋼 電動閘閥型號有Z941H-16C DN50,Z941H-16C DN65,Z941H16C DN80,Z941H-16C DN100/DN250 Z941H-16C DN150,電動閘閥Z941H-16C DN125,Z941H-16C DN150,Z941H-16C DN200 電動閘閥Z941H-16P DN50,Z941H-16P... 它與Z型多回轉執行器相配，有開關型和智能型，該產品廣泛應用于化工、造紙、石油、電力、冶金、污水等行業。

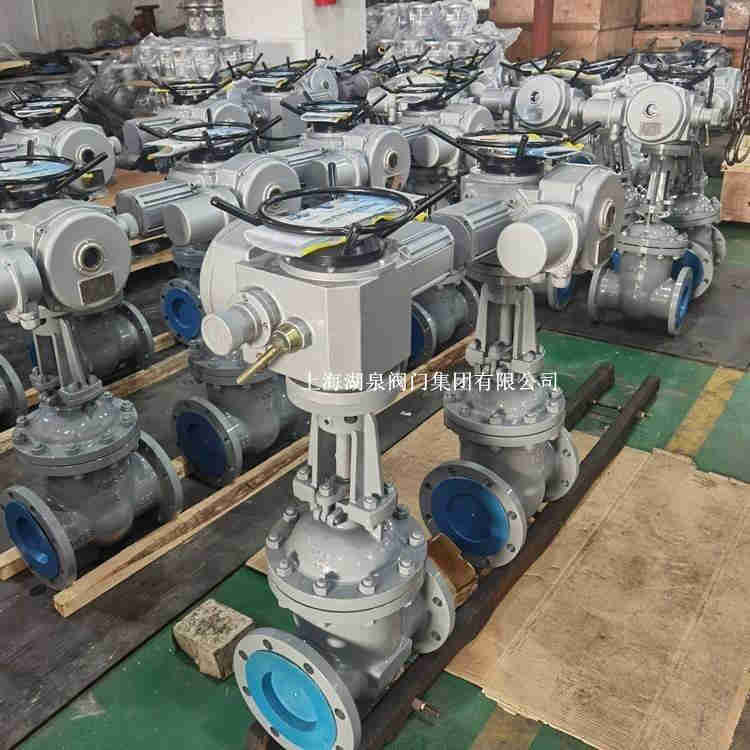

電動閘閥z941h-25 DN200的尺寸

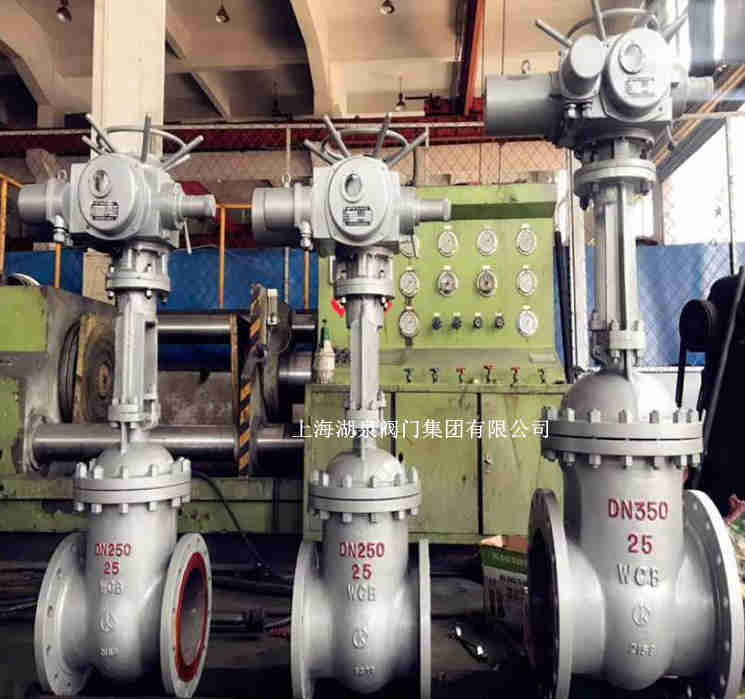

電動閘閥z941h-25 DN200的尺寸
公稱通徑 DN(mm)  尺寸 (mm)  電動裝 置型號  重量 (kg)
L  D  D1  D2  b  f  Z-d  H
Z940H/Y-25C Z940Y-25P Z940Y-25R Z940W-25P Z940W-25R Z940Y-25I Z941 -25C Z941Y-25P Z941Y-25R Z941W-25P Z941W-25R Z941Y-25I
40  200  145  110  85  18  3  4-18  595  DZWl5  60
50  250  160  125  100  20  3  4-18  653  DZW20  64
65  265  180  145  120  22  3  8-18  665  DZW20  65
80  280  195  160  135  22  3  8-18  725  DZW20  79
100  300  230  190  160  24  3  8-23  787  DZW20  98
125  325  270  220  188  28  3  8-25  902  DZW30  154
150  350  300  250  218  30  3  8-25  955  DZW30  168
200  400  360  310  278  34  3  12-25  1105  DZW45  219
250  425  425  370  332  36  3  12-30  1343  DZW45  390
300  450  485  430  390  40  4  12-30  1516  DZW60  505
350  550  550  490  448  44  4  16-30  1678  DZW60  736
400  600  610 550  505  48  4  16-34  1849  DZW90  1027
450  650  660  660  555  50  4  16-34  1937  DZW90  1139
500  700  730  770  610  52  4  20-34  2243  DZWl20  1228
600  800  840  875  718  56  5  20-41  2432  DZWl80  1502
700  900  955  990  815  60  5  20-41  2489  DZW250  1617
800  1000  1070  ? 930  64  5  24-48  2643  DZW350  1923
 電動閘閥z941h-25 DN200
