dn80電動閘閥執行器連接尺寸

[ 2022-07-05 ]
dn80電動閘閥執行器連接尺寸,產品名稱:硬密封電動法蘭閘閥閘閥的型號:Z941H-16C DN80產品簡介:口徑為80mm,壓力為16kg,連接形式為法蘭,密封面為合金鋼,閥體材質為鑄鋼。使用場所:一般適用于... Z941H-16C DN80智能電動閘閥主要用途 高中壓法蘭連接的閘閥適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的石油、化工、水力、火力電站各種系統... 型號Z941H-16C DN80 連接形式法蘭壓力環境常壓 密封形式軟密封、硬密封工作溫度常溫、高溫 材質碳鋼、不銹鋼標準*** 展開 供應Z941H-16C DN80電動閘閥... 產品特性電動閘閥品牌德特森 型號Z941W-40P訂貨號DN50-DN65-DN80-DN100-DN125 貨號DN150-DN200-DN250-DN300-DN350公稱壓力PN40 公稱直徑DN80mm產品。
dn80電動閘閥執行器連接尺寸

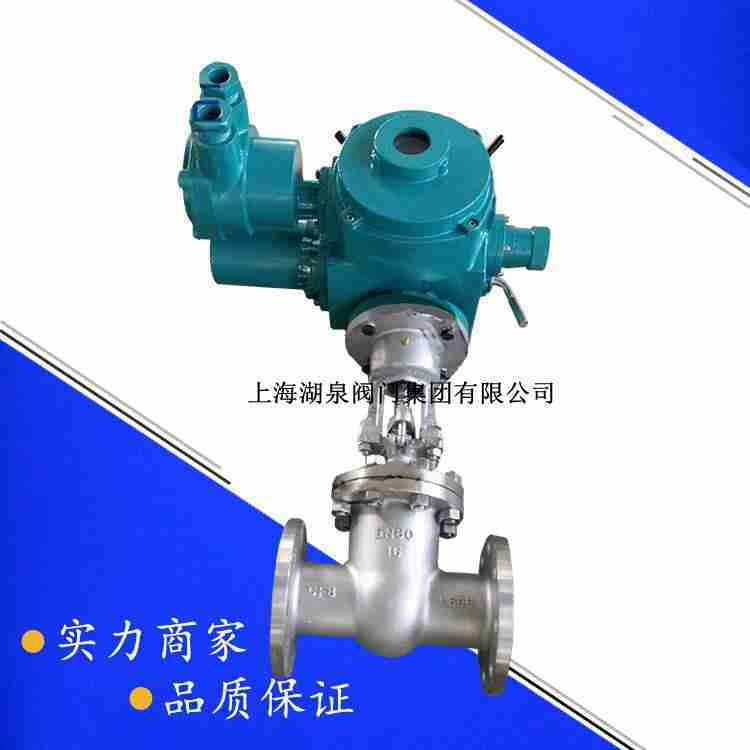

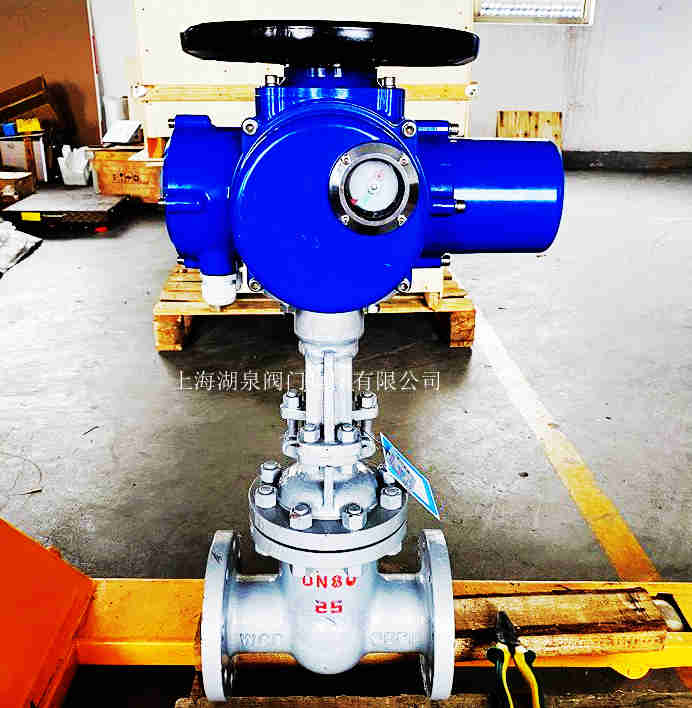

電動閘閥Z941H-16C-DN80外形尺寸 DN80電動閘閥 連接尺寸 產品配套圖片, 我公司電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截?cái)嗷蚪油ü苈分械慕橘|(zhì)。具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種最常用的截?cái)嚅y。它的連接形式:法蘭 壓力環境類型:低壓閥PN 壓力環境數值:4.0MPa 工作溫度區間:常溫閥-29℃ 特殊功能:緩閉型 公稱通徑:50mm 外形尺寸:50mm 重量:70kg 壓力:4.0Mpa等。
dn80電動閘閥執行器
上海湖泉電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN50/DN80/DN100 電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN150/DN200/DN250 Z941H-16CDN500電動鑄鋼閘閥,型號 Z941W-16P DN80 Z941H電動法蘭閘閥/Z941W電動法蘭閘閥 Z941H電動法蘭閘閥主要特點及用途 ,它具有結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小等優點。操作方式有:手動、齒輪傳動、電動、氣動等。DN50~600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料:碳... "電動閘閥Z941H-10C DN50,Z941H-10C DN65,Z941H10C DN80閘閥"產品信息,如您想了解更多關于"電動閘閥Z941H-10C DN50,Z941H-10C DN65等。

Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要外形及結構尺寸
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 180 156 24 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 3 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31

1.6MPa主要連接尺寸:
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

2.5MPa主要連接尺寸:
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

4.0MPa主要連接尺寸:
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600

6.4MPa主要連接尺寸:
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800


如果需要更多電動閘閥執行器連接尺寸,請聯系我們公司技術人員,為你作詳細的說明。
