dn100電動閘閥標準尺寸，價格表

[ 2022-06-09 ]
上海湖泉閥門集團有限公司dn100電動閘閥標準尺寸，價格表“DN100是3.5英寸的法蘭：法蘭外徑為220mm，螺栓孔距為180mm，螺栓直徑為18mm，螺栓數為8個，法蘭厚度為22mm。規定為法蘭尺寸表(GB9119)。”根據GB/T3091-2001標準：DN是指公稱直徑，DN100是說鋼管的公稱直徑是100毫米；DN后面的值是經過圓整的；DN100的管子不代表其通徑就是100mm（通常DN100的管外徑為114mm內徑為95mm；不過個別的企業標準對DN的定義又不同了；DN100的管子又叫四寸管。DN是指公稱直徑，DN100是3.5英寸的法蘭：法蘭外徑為220mm，螺栓孔距為180mm，螺栓直徑為18mm，螺栓數為8個，法蘭厚度為22mm。規定為法蘭尺寸表（GB9119）DN是指公稱直徑，DN100是3.5英寸的法蘭：法蘭外徑為220mm，螺栓孔距為180mm，螺栓直徑為18mm，螺栓數為8個，法蘭厚度為22mm。規定為法蘭尺寸表（GB9119）
dn100電動閘閥

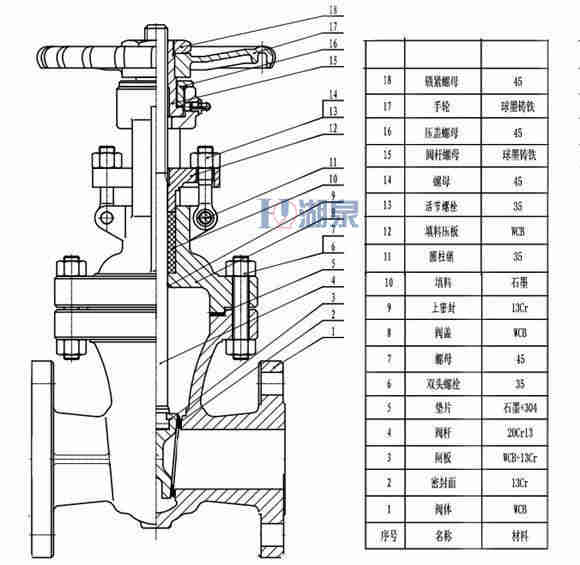

dn100電動閘閥標準尺寸，價格表
公稱壓力
PN
(MPa)		 公稱通徑
DN
（mm）		 尺寸①(mm) 重量
L D D1 D2 b Z-φd W H開③
ZA40 ZA540 ZA940 ZA40 ZA540 ZA940
1.0 25 127 115 85 65 14 4-14 100 200 - 330 6 - 31
32 140 135 100 78 16 4-18 120 235 - 375 8 - 33
40 165 145 110 85 16 4-18 140 285 - 435 12 - 37
50 178 160 125 100 16 4-18 180 390 - 610 17 - 43
65 190 180 145 120 18 4-18 180 435 - 655 22 - 63
80 203 195 160 135 20 4-18 200 515 - 680 32 - 81
100 229 215 180 155 20 8-18 200 595 - 750 42 - 90
125 254 245 210 185 22 8-18 250 725 - 820 54 - 104
150 267 280 240 210 22 8-23 250 780 - 900 72 - 123
200 292 335 295 265 24 8-23 300 975 1010 1060 110 140 166
250 330 390 350 320 26 12-23 300 1150 1190 1250 160 195 212
300 356 440 400 368 26 12-23 350 1380 1420 1500 230 260 292
350 381 500 460 428 26 16-23 350 1540 1580 1750 350 395 440
400 406 565 515 482 26 16-25 400 1740 1780 1950 450 505 575
450 432 615 565 532 28 20-25 400 1950 1990 2150 550 600 680
500 457 670 620 585 28 20-25 500 2180 2220 2350 640 700 780
600 508 780 725 685 28 20-30 600 2560 2600 2710 890 950 1030
1.6 25 127 115 85 65 14 4-14 120 200 - 330 7 - 31
32 140 135 100 78 16 4-18 140 235 - 375 9 - 33
40 165 145 110 85 16 4-18 180 285 - 435 13 - 38
50 178 160 125 100 16 4-18 180 390 - 610 19 - 45
65 190 180 145 120 18 4-18 200 435 - 655 24 - 65
80 203 195 160 135 20 8-18 200 515 - 680 36 - 85
100 229 215 180 155 20 8-18 250 595 - 750 46 - 95
125 254 245 210 185 22 8-18 250 725 - 820 65 - 115
150 267 280 240 210 24 8-23 300 780 - 900 82 - 135
200 292 335 295 265 26 12-23 300 975 1010 1060 126 155 182
250 330 405 355 320 30 12-25 350 1150 1190 1250 178 213 230
300 356 460 410 375 30 12-25 400 1380 1420 1500 258 290 320
350 381 520 470 435 34 16-25 400 1540 1580 1750 385 430 470
400 406 580 525 485 36 16-30 500 1740 1780 1950 485 540 610
450 432 640 585 545 40 20-30 500 1950 1990 2150 580 640 710
500 457 705 650 608 44 20-34 600 2180 2220 2350 680 740 820
600 508 840 770 718 48 20-41 650 2560 2600 2710 940 1000 1080

公稱壓力
PN
(MPa)		 公稱通徑
DN
（mm）		 尺寸①(mm) 重量
L D D1 D2 b Z-φd W H開③
ZA40 ZA540 ZA940 ZA40 ZA540 ZA940
1.0 25 127 115 85 65 14 4-14 100 200 - 330 6 - 31
32 140 135 100 78 16 4-18 120 235 - 375 8 - 33
40 165 145 110 85 16 4-18 140 285 - 435 12 - 37
50 178 160 125 100 16 4-18 180 390 - 610 17 - 43
65 190 180 145 120 18 4-18 180 435 - 655 22 - 63
80 203 195 160 135 20 4-18 200 515 - 680 32 - 81
100 229 215 180 155 20 8-18 200 595 - 750 42 - 90
125 254 245 210 185 22 8-18 250 725 - 820 54 - 104
150 267 280 240 210 22 8-23 250 780 - 900 72 - 123
200 292 335 295 265 24 8-23 300 975 1010 1060 110 140 166
250 330 390 350 320 26 12-23 300 1150 1190 1250 160 195 212
300 356 440 400 368 26 12-23 350 1380 1420 1500 230 260 292
350 381 500 460 428 26 16-23 350 1540 1580 1750 350 395 440
400 406 565 515 482 26 16-25 400 1740 1780 1950 450 505 575
450 432 615 565 532 28 20-25 400 1950 1990 2150 550 600 680
500 457 670 620 585 28 20-25 500 2180 2220 2350 640 700 780
600 508 780 725 685 28 20-30 600 2560 2600 2710 890 950 1030
1.6 25 127 115 85 65 14 4-14 120 200 - 330 7 - 31
32 140 135 100 78 16 4-18 140 235 - 375 9 - 33
40 165 145 110 85 16 4-18 180 285 - 435 13 - 38
50 178 160 125 100 16 4-18 180 390 - 610 19 - 45
65 190 180 145 120 18 4-18 200 435 - 655 24 - 65
80 203 195 160 135 20 8-18 200 515 - 680 36 - 85
100 229 215 180 155 20 8-18 250 595 - 750 46 - 95
125 254 245 210 185 22 8-18 250 725 - 820 65 - 115
150 267 280 240 210 24 8-23 300 780 - 900 82 - 135
200 292 335 295 265 26 12-23 300 975 1010 1060 126 155 182
250 330 405 355 320 30 12-25 350 1150 1190 1250 178 213 230
300 356 460 410 375 30 12-25 400 1380 1420 1500 258 290 320
350 381 520 470 435 34 16-25 400 1540 1580 1750 385 430 470
400 406 580 525 485 36 16-30 500 1740 1780 1950 485 540 610
450 432 640 585 545 40 20-30 500 1950 1990 2150 580 640 710
500 457 705 650 608 44 20-34 600 2180 2220 2350 680 740 820
600 508 840 770 718 48 20-41 650 2560 2600 2710 940 1000 1080
dn100電動閘閥標準尺寸，價格表尺寸參數
公稱壓力
PN
(MPa)		 公稱通徑
DN
（mm）		 尺寸①(mm) 重量
L LJ② D D1 D2 D6 b Z-φd W H開③
ZA40 ZA540 ZA940 ZA40 ZA540 ZA940
2.5 25 127 137 115 85 65 - 16 4-14 120 200 - 340 8 - 33
32 140 150 135 100 78 - 18 4-18 140 235 - 380 11 - 38
40 165 175 145 110 85 - 18 4-18 180 285 - 440 15 - 45
50 178 188 160 125 100 - 20 4-18 180 390 - 620 24 - 65
65 190 202 180 145 120 - 22 8-18 200 435 - 670 28 - 75
80 203 215 195 160 135 - 22 8-18 250 515 - 695 43 - 95
100 229 245 230 190 160 - 24 8-23 250 595 - 765 52 - 105
125 254 270 270 220 188 - 28 8-25 300 725 - 835 76 - 130
150 267 283 300 250 218 - 30 8-25 300 780 - 950 98 - 190
200 292 310 360 310 278 - 34 12-25 350 975 1010 1120 170 210 270
250 330 348 425 370 332 - 36 12-30 400 1150 1190 1320 230 280 320
300 356 374 485 430 390 - 40 16-30 400 1390 1430 1520 340 390 450
350 381 399 550 490 448 - 44 16-34 500 1545 1585 1770 470 520 630
400 406 424 610 550 505 - 48 16-34 600 1755 1795 1980 650 710 770
450 432 450 660 600 555 - 50 20-34 600 1960 2000 2200 750 840 980
500 457 - 730 660 610 - 52 20-41 650 2195 2235 2400 910 980 1240
600 508 - 840 770 718 - 56 20-41 650 2580 2620 2750 1250 1330 1500
4.0 25 165 175 115 85 65 58 16 4-14 140 215 - 370 9 - 38
32 178 188 135 100 78 66 18 4-18 180 255 - 420 12 - 42
40 190 200 145 110 85 76 18 4-18 200 320 - 480 16 - 55
50 216 226 160 125 100 88 20 4-18 200 425 - 650 26 - 69
65 241 253 180 145 120 110 22 8-18 250 460 - 700 34 - 80
80 283 295 195 160 135 121 22 8-18 300 540 - 740 47 - 100
100 305 321 230 190 160 150 24 8-23 300 630 - 795 73 - 110
125 381 397 270 220 188 176 28 8-25 350 760 - 850 110 - 145
150 403 419 300 250 218 204 30 8-25 350 825 - 990 130 - 200
200 419 437 375 320 282 260 38 12-30 400 1020 1055 1150 210 250 295
250 457 475 445 385 345 313 42 12-34 450 1200 1240 1350 280 340 390
300 502 520 510 450 408 364 46 16-34 500 1425 1465 1560 400 450 570
6.3(6.4) 25 165 178 135 100 78 58 22 4-18 180 215 - 400 10 - 42
32 178 191 150 110 82 66 24 4-23 180 270 - 460 14 - 50
40 190 203 165 125 95 76 24 4-23 200 345 - 520 20 - 62
50 216 232 175 135 105 88 26 4-23 200 470 - 680 30 - 75
65 241 257 200 160 130 110 28 8-23 250 520 - 750 40 - 90
80 283 299 210 170 140 121 30 8-23 300 570 - 820 55 - 110
100 305 321 250 200 168 150 32 8-25 300 700 - 870 80 - 140
125 381 397 295 240 202 176 36 8-30 350 780 - 950 120 - 200
150 403 419 340 280 240 204 38 8-34 350 850 - 1100 165 - 250
200 419 435 405 345 300 260 44 12-34 400 1035 1085 1270 250 295 420
10.0 25 216 229 135 100 78 58 24 4-18 180 215 - 420 16 - 52
32 229 242 150 110 82 66 24 4-23 180 270 - 480 25 - 62
40 241 254 165 125 95 76 26 4-23 200 345 - 550 30 - 74
50 292 308 195 145 112 88 28 4-25 250 470 - 680 42 - 82
65 330 346 220 170 138 110 32 8-25 250 520 - 750 55 - 97
80 356 372 230 180 148 121 34 8-25 300 570 - 820 70 - 120
100 432 448 265 210 172 150 38 8-30 300 700 - 870 120 - 155
125 508 524 310 250 210 176 42 8-34 350 780 - 950 180 - 250
150 559 575 350 290 250 204 46 12-34 400 850 890 1100 250 290 340

公稱通徑DN(mm) 主要外形尺寸及連接尺寸
L D D1 D2 b f z-Φd H H1 D0
Z40、Z41、Z42
50 250 160 125 100 16 3 4-Φ18 358 438 240
65 265 180 145 120 18 3 4-Φ18 375 450 240
80 280 195 160 135 20 3 8-Φ18 433 528 280
100 300 215 180 155 20 3 8-Φ18 502 620 320
125 325 245 210 185 22 3 8-Φ18 612 753 360
150 350 280 240 210 24 3 12-Φ23 676 847 360
200 400 335 295 265 26 3 12-Φ25 820 1039 400
250 450 405 355 320 30 3 12-Φ25 969 1245 450
300 500 460 410 375 30 3 12-Φ25 1142 1472 560
350 550 520 470 435 34 4 16-Φ25 1280 1450 640
400 600 580 525 485 36 4 16-Φ30 1452 1887 640
450 650 640 585 545 38 4 20-Φ30 1541 2011 720
500 700 705 650 608 42 4 20-Φ34 1676 2181 720
