上海湖泉閥門有限公司電動刀閘閥型號、尺寸、工作原理和結構圖
電動刀閘閥型號
產品名稱： 電動刀形閘閥
產品型號： PZ973H/PZ943H/X/Y  P9Z73H-10C/16C PZ973F-10P/16P PZ973Y-10P/16P
產品口徑： DN50-1200
產品壓力： 1.6MPa
產品材質： 鑄鐵、鑄鋼、不銹鋼
PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金，聚四氟乙烯或?yàn)椴讳P鋼本體加工，公稱壓力。
2PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。

電動刀閘閥主要外形及連接尺寸：PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X

公稱壓力		DN	L	D1		D2	H		A	B		C	D		N-Φ		電裝型號
0.6 MPa		50	48	90		110	600		215	125		318	197		4-M12		DZ10
		65	48	110		130	670		215	125		318	197		4-M12		DZ10
		80	51	125		150	680		215	125		318	197		4-M16		DZ10
		100	51	145		170	700		215	125		318	197		4-M16		DZ10
		125	57	175		200	720		215	125		318	197		8-M16		DZ10
		150	57	200		225	790		215	125		318	197		8-M16		DZ10
		200	70	255		280	850		215	125		363	197		8-M16		DZ15
		250	70	310		335	1100		215	125		363	197		12-M16		DZ20
		300	76	362		395	1180		215	125		363	197		12-M20		DZ20
		350	76	412		445	1280		215	125		363	197		12-M20		DZ30
		400	89	462		495	1460		215	125		363	197		16-M20		DZ45
		450	89	518		550	1600		240	235		437	277		16-M20		DZ45
		500	114	568		600	1800		240	235		437	277		16-M20		DZ60
		600	114	670		705	2100		240	235		437	277		20-M22		DZ60
		700	127	775		810	2300		274	260		526	283		24-M22		DZ90
		800	127	880		920	2500		274	260		526	283		24-M27		DZ120
		900	154	980		1020	2700		319	295		554	309		24-M27		DZ180
		1000	165	1080		1120	2900		319	295		554	309		28-M27		DZ250
		1200	190	1295		1340	2300		319	295		554	309		32-M27		DZ250
1.0 MPa		50	48	100		125	600		215	125		318	197		4-M16		DZ10
		65	48	120		145	670		215	125		318	197		4-M16		DZ10
		80	51	135		160	680		215	125		318	197		4-M16		DZ10
		100	51	155		180	700		215	125		318	197		8-M16		DZ10
		125	57	185		210	720		215	125		318	197		8-M16		DZ10
		150	57	210		2400	790		215	125		363	197		8-M20		DZ15
		200	70	265		295	850		215	125		363	197		8-M20		DZ20
		250	70	320		350	1140		215	125		363	197		12-M20		DZ20
		300	76	368		400	1180		215	125		363	197		12-M20		DZ30
		350	76	428		460	1280		215	125		363	197		16-M20		DZ30
		400	89	482		515	1460		240	235		437	277		16-M22		DZ45
		450	89	532		565	1600		240	235		437	277		20-M22		DZ45
		500	114	585		620	1800		240	235		437	277		20-M22		DZ60
		600	114	685		725	2100		240	235		437	277		20-M27		DZ60
		700	127	800		840	2300		274	260		526	238		24-M27		DZ120
		800	127	898		950	2500		319	295		554	309		24-M30		DZ180
		900	154	1005		1050	2700		319	295		554	309		28-M30		DZ180
		1000	165	1115		1160	2900		319	295		554	309		28-M30		DZ250
		1200	190	1325		1380	3400		319	295		554	309		32-M36		DZ258
MPa	DN		L		D			D1			D2			H		N-M		D0	W(Kg)
1.6	50		43		160			125			99			285		4-M16		180	8.5
	65		46		185			145			120			295		4-M16		180	10.7
	80		46		200			160			135			315		8-M16		220	13
	100		52		220			180			155			365		8-M16		220	15
	125		56		250			210			185			400		8-M16		230	23.5
	150		56		285			240			210			475		8-M20		280	31
	200		60		340			295			265			540		12-M20		360	40.7
	250		68		405			355			310			630		12-M22		360	70
	300		78		460			410			375			780		12-M22		400	107
	350		78		520			470			435			885		16-M22		400	129
	400		102		580			525			485			990		16-M27		400	215
	450		114		640			585			545			1100		20-M27		530	305
	500		127		715			650			609			1200		20-M30		530	410
	600		154		840			770			720			1450		20-M36		600	550
	700		165		910			840			788			1700		24-M36		600	820
	800		190		1025			950			898			2000		24-M36		680	950
	900		203		1125			1050			998			2300		28-M36		680	1020
	1000		216		1255			1170			1110			2500		28-M42		700	1120
	1200		254		1485			1390			1325			2800		32-M48		800	1480

電動刀閘閥工作原理
上海湖泉閥門電動刀閘閥的主要包括三個部分，分別是刀閘閥的操控手輪、閥體外壁、內部控制裝置。我們使用刀閘閥主要是通過操控刀閘閥門上面容易操作的手輪，使閥體內部的控制裝置進行一系列的物理運動，最后形成閥門的開合，這樣就能使刀閘閥進行正常的工作，控制管道的通斷了。作用：主要用于排空、卸放管路中的介質。適用介質：粉塵、污水紙漿、污水、煤漿、灰、渣水混合物等。應用：主要用于礦山電廠的選煤、排矸、排渣，亦可用于污水處理。特點：本閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點其他技術參數備注：（1）刀型閘閥價格由口徑、材質、壓力的不同而異，恕不公布價格！（2）連接形式：對夾（梅花形、凸耳式、單夾式）、法蘭等（3）傳動方式：手動、齒輪傳動、氣動、電動、電液動等（4）口徑從DN6-DN1200；壓力從1.0MPA-2.5MPA；溫度-29℃-650℃（5）材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼；

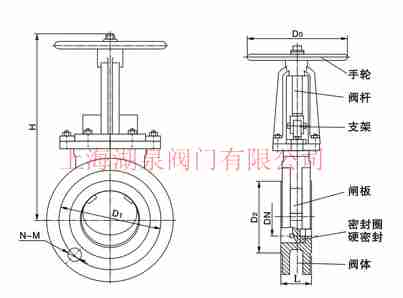

電動刀閘閥結構圖
