蝶閥知識閥門首頁 > 閥門知識 > 蝶閥知識 >

對夾式電動蝶閥d971-10/16 DN700規格型號尺寸

[ 2022-01-21 ]
上海湖泉閥門集團有限公司電動對夾式蝶閥/電動法蘭蝶閥,DN50--DN700 單價/臺湖泉閥門 D971X-16/700 D971X-16/700 0 現貨 - + 氣動對夾式蝶閥/電動對夾式蝶閥/電動法蘭蝶閥,DN50--D...D971X-10P智能調節電動蝶閥概述: 電動蝶閥是以電動執行器與蝶閥的的結合而稱謂,相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調,... D971X-10P智能調節電動蝶閥概述: 電動蝶閥是以電動執行器與蝶閥的的結合而稱謂,相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調,...d971-16c DN700對夾式電動蝶閥產品概述 該蝶閥主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用,尤為適用自來水管路上作為調節流量設備...

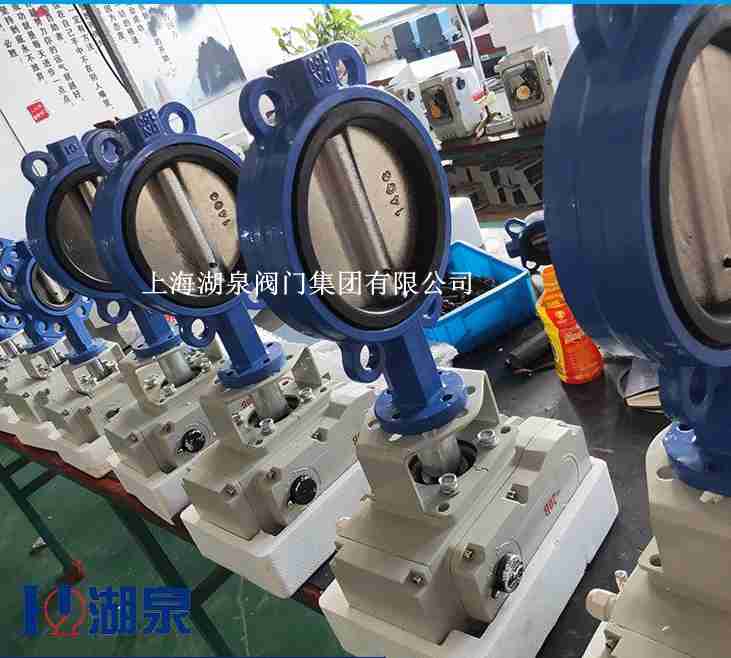

 對夾式電動蝶閥d971-10/16 DN700
湖泉閥門廠家對夾式電動蝶閥安裝尺寸圖表 通徑 DN(mm) L D N-φD H2 H1 W1 W2 40 33 --- --- 48 210 138 76 50 42.6 125 4-Φ18 70 314 160 137 65 45.6 145 4-φ18...對夾式電動蝶閥D971X技術參數: 公稱通徑DN(mm)50～1600 公稱壓力PN(MPa)0.61.01.6 試驗壓力強度試驗0.91.52.4 密封試驗0.661.11.76 氣密封試驗0.60.60.6 適用溫度≤150℃ 適用介質...D971X電動對夾式軟密封蝶閥 采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。橡膠密封圈即可位于閥體上,也可以蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速,并且還...

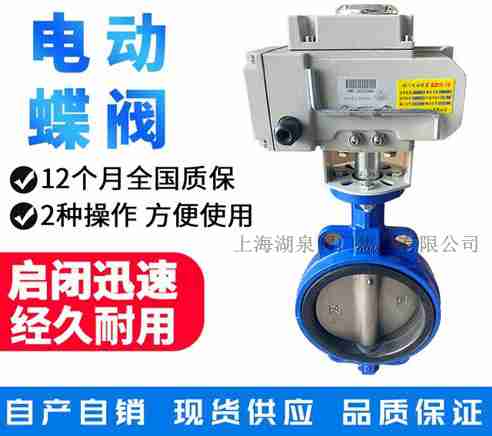

 dn700電動蝶閥
可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。電動硬密封對夾蝶閥 主要性能規范公稱通徑DN(mm)50-1200 公稱壓力PN(MPa) 1.0 1.6 公稱壓力PS(MPa) 強度試驗 1.5 2...電動對夾式蝶閥/電動法蘭蝶閥,帶定位裝置DN50--DN700 D971X-10/600圖片、價格對夾式電動蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法...D971X-6/10/16 對夾式電動軟密封蝶閥主要外形連接尺寸單位: 0.6MPa DN L H HO A B DO 50 43 63 438 125 125 110 n-Фd 4-14 DO 125 1.0MPa n-Фd 4-18 DO 1...,是工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析:安裝位置、高度、進出口方向必須符合設計要求,注意介質...電動蝶閥系列電動對夾式蝶閥閥門型號:D971X,D971F46,D973H 通徑規格:DN50～DN1200 結構形式:中線式、三偏心 閥體材質:球墨鑄鐵、鑄鋼WCB、不銹鋼304、316 公稱壓力:PN...

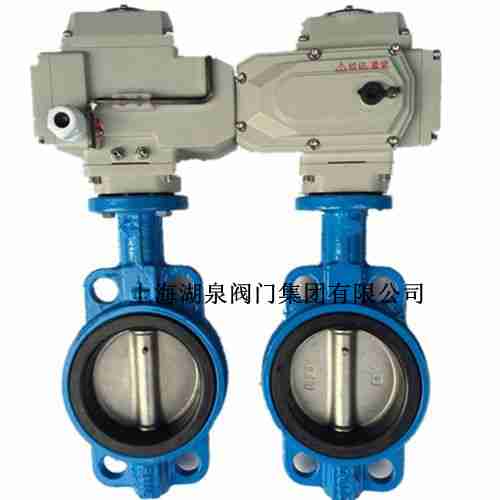

 電動蝶閥廠家
對夾式電動蝶閥d971-10/16 DN700規格型號尺寸上海湖泉對夾式蝶閥的蝶板安裝于管道的直徑方向。閥門則呈全開狀態。 對夾式蝶閥結構簡單、體積小、重量輕。蝶閥有彈性密封和金屬密封兩種密封型式。彈性密封閥門,密封圈...電動蝶閥可用于閉式/開式水系統 全系列蝶閥口徑DN50… DN700 閥體承壓達16 bar 一體化鑄造的標準頂法蘭,可以直接安裝執行器 外翻EPDM(乙丙橡膠)閥座能氣密性 閥板為球墨鑄鐵...工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析:安裝位置、高度、進出口方向必須符合設計要求,注意介質流動的方向應與閥體所...電動對夾式蝶閥主要技術參數 公稱通經DN(mm)50～2000 公稱壓力PN(Mpa)0.61.01.62.5 密封試驗(Mpa)0.661.11.762.75 強度試驗(Mpa)0.91.52.43.75 適用溫度碳鋼:-29℃～425℃ 不銹鋼:-4...
d971-10電動蝶閥
對夾式電動蝶閥d971-10/16 DN700規格型號尺寸

主要尺寸		 法蘭尺寸
L L2 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 342 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 430 165 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 470 190 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

對夾式電動蝶閥d971-10/16 DN700規格型號尺寸
公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額定流量系數Cv 110 180 232 368 656 1000 1760 3390 4730 6700 8900 10500 14800 20500 31000 43000 55600 70700
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1

對夾式電動蝶閥d971-10/16 DN700規格型號尺寸
公稱通徑 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根據所配執行機構而定
A 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
