三通球閥閥門首頁 > 產品展示 > 球閥 > 三通球閥 >

產品名稱：Q945F-16C DN150電動三通球閥t型和l型[ 2024-05-21 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Q945F-16C  DN150電動三通球閥t型和l型介紹

    上海湖泉閥門集團有限公司三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

    二、Q945F-16C DN150電動三通球閥t型和l型工作方式

    L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。

    T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。

    三、Q945F-16C DN150電動三通球閥

                開啟過程

    1、在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。

    2、當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

    3、閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

    4、直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。

    關閉過程

    1、關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。

    2、繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。

    3、快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。

    4、手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。


  • L型國標連接尺寸和外形 PN1.6MPa

    型號

    公稱通徑

    DN(mm)

    尺寸

    L

    L2

    D

    D1

    D2

    b

    f

    Z-d

    H

    W

    Q44F-16C

    (P)

    (R)

    15

    150

    72

    95

    65

    45

    14

    2

    4-14

    95

    130

    20

    160

    80

    105

    75

    55

    14

    2

    4-14

    110

    130

    25

    180

    90

    115

    85

    65

    14

    2

    4-18

    120

    140

    32

    200

    100

    135

    100

    78

    16

    2

    4-18

    144

    180

    40

    220

    110

    145

    110

    85

    16

    3

    4-18

    152

    220

    50

    240

    120

    160

    125

    100

    16

    3

    4-23

    182

    220

    65

    260

    130

    180

    145

    120

    16

    3

    4-18

    193

    240

    80

    280

    140

    195

    160

    135

    20

    3

    8-18

    217

    270

    100

    320

    160

    215

    180

    155

    20

    3

    8-18

    245

    350

    125

    380

    190

    245

    210

    185

    22

    3

    8-18

    282

    500

    150

    440

    220

    280

    240

    210

    24

    3

    8-23

    319

    600

    200

    550

    260

    335

    295

    265

    26

    3

    12-23

    380

    1000

    250

    670

    310

    405

    355

    320

    30

    3

    12-25

    460

    1400

    300

    720

    370

    460

    410

    375

    30

    3

    12-25

    520

    1800

    T型國標連接尺寸和外形 PN1.6MPa

    型號

    公稱通徑

    DN(mm)

    尺寸

    L

    L2

    D

    D1

    D2

    b

    f

    Z-d

    H

    W

    Q45F-16C

    (P)

    (R)

    15

    150

    72

    95

    65

    45

    14

    2

    4-14

    95

    130

    20

    160

    80

    105

    75

    55

    14

    2

    4-14

    110

    130

    25

    180

    90

    115

    85

    65

    14

    2

    4-18

    120

    140

    32

    200

    100

    135

    100

    78

    16

    2

    4-18

    144

    180

    40

    220

    110

    145

    110

    85

    16

    3

    4-18

    152

    220

    50

    240

    120

    160

    125

    100

    16

    3

    4-23

    182

    240

    65

    260

    130

    180

    145

    120

    16

    3

    4-18

    193

    270

    80

    280

    140

    195

    160

    135

    20

    3

    8-18

    217

    350

    100

    320

    160

    215

    180

    155

    20

    3

    8-18

    245

    500

    125

    380

    190

    245

    210

    185

    22

    3

    8-18

    282

    600

    150

    440

    220

    280

    240

    210

    24

    3

    8-23

    319

    1000

    200

    550

    260

    335

    295

    265

    26

    3

    12-23

    380

    1300

    250

    670

    310

    405

    355

    320

    30

    3

    12-25

    460

    1700

    300

    720

    370

    460

    410

    375

    30

    3

    12-25

    520

    2100

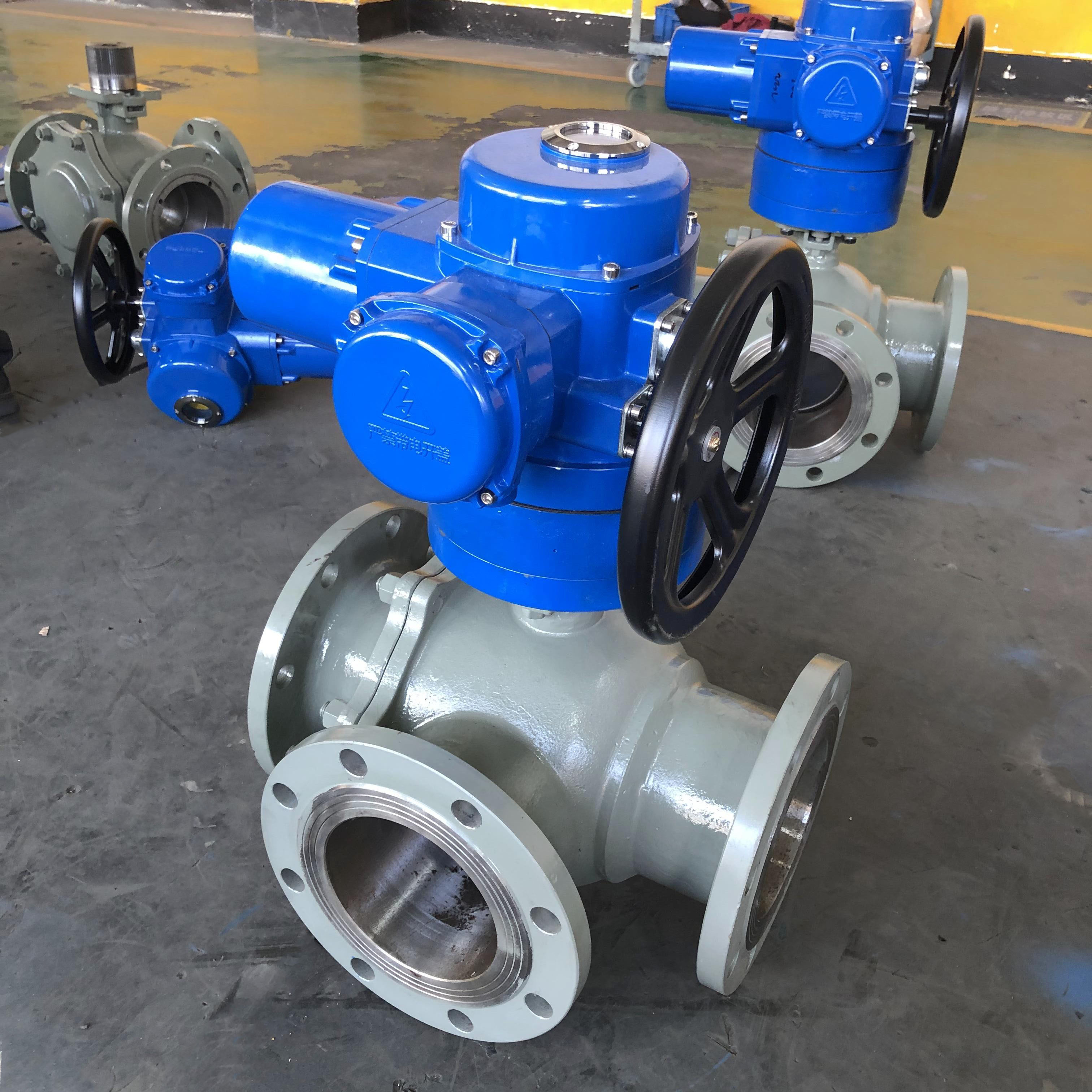

  • Q945F-16C DN150電動三通球閥t型和l型
