軟密封閘閥閥門首頁 > 產品展示 > 閘閥 > 軟密封閘閥 >

產品名稱： dn500大口徑軟密封電動閘閥[ 2022-12-30 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、 dn500大口徑軟密封電動閘閥產品介紹

    上海湖泉閥門集團有限公司大口徑軟密封閘閥生產廠家，主營產品：Z945X-16Q電動閘閥 DN500電動軟密封閘閥 大口徑法蘭電動閥門等閥門產品，電動閥門制造廠家。湖泉電動軟密封閘閥可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動...專業軟密封閘閥,生產軟密封閘閥,球閥,調節閥等產品,規格齊全,廠家直銷,提供軟密封閘閥 報價和軟密封閘閥價格表,是專業的閥門生產廠家,歡迎來電垂詢。

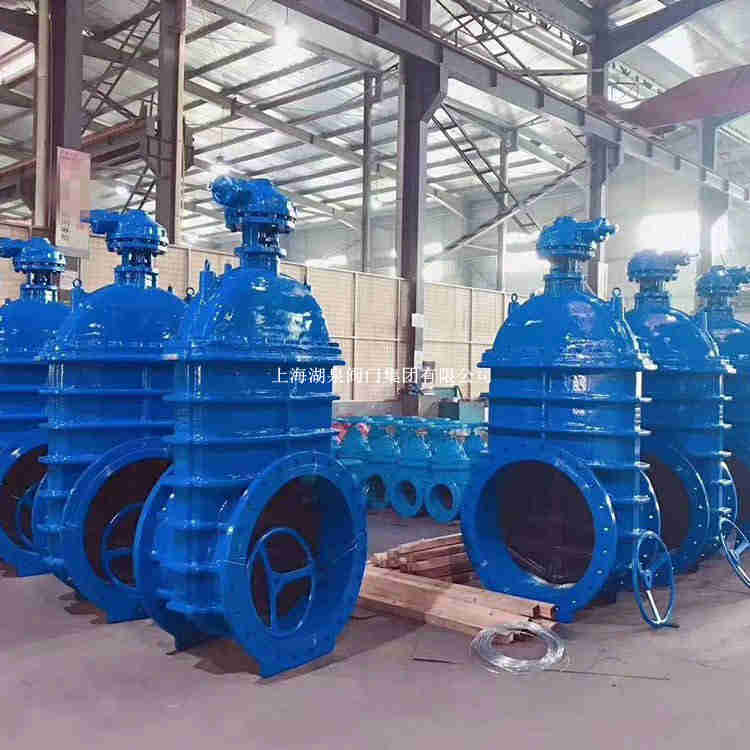

    dn500大口徑軟密封電動閘閥

    二、dn500大口徑軟密封電動閘閥產品特點

    1、平底式閥座：底部采用與管道相同的平底設計，不易造成雜物淤積，使液體暢通無阻。
    2、重量輕：閥體采用高級球墨鑄鐵鑄造，重量較傳統閘閥重量減輕20%-30%，安裝維修方便。
    3、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何加工即可保證閥門的密封。
    4、閥板采用高品質的橡膠進行整體內外包膠，橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閥板接著牢靠，不易脫落。
    5、三“O”型環密封圈：由于閥桿與閥蓋采用三道“O”型環密封圈密封設計，可減少開關時的磨擦阻力，大幅減少漏水現象及可以不停管路內介質流動進行更換密封圈。
    6、不易碎裂：以往傳統低壓閘閥采用鑄鐵，常因外物碰撞或重壓而造成斷裂等現象，由于閥體采用球墨鑄鐵，些種情形已可大幅度減少。
    7、有助生飲：由于閥體內部以無毒性環氧樹脂涂裝，閥板的內外表面均以橡膠安全披覆而不至于出現鐵水或腐蝕現象，可供生飲。

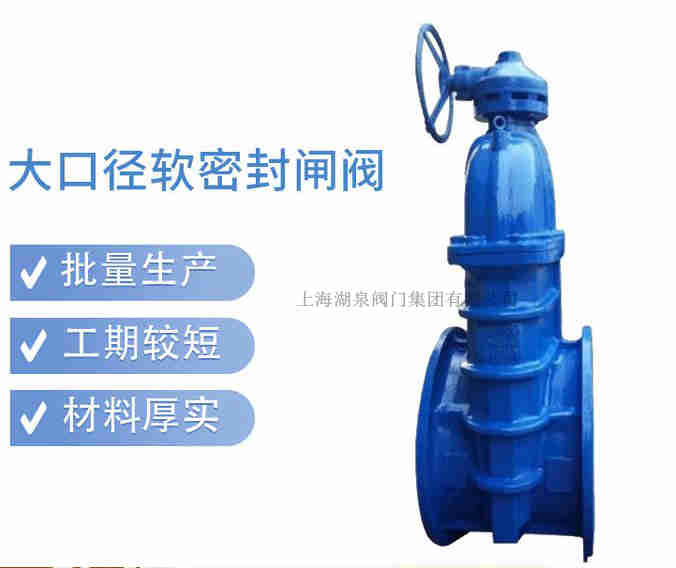

    軟密封電動閘閥

    三、dn500大口徑軟密封電動閘閥產品主要零部件材料

    零 部 件 名 稱 材   料 材料牌號 備  注
    閥體  球墨鑄鐵  QT450-10 符合GB/T 12227-2005
    閘板  球墨鑄鐵（覆）NBR、EPDM  QT450-10 符合GB/T 12227-2005
    閥蓋  球墨鑄鐵 、鑄鋼 QT450-10 符合GB/T 12227-2005
    閥桿（加長操作桿 ） 不銹鋼  2Cr13 符合GB/T 12230-2005
    密封套  鑄鋁青銅   符合GB/T 12225-2005
    閥桿螺母  鑄鋁青銅   符合 GB/T 12225-2005
    密封圈  NBR 、EPDM
    內六角螺栓 不銹鋼   符合GB/T 12230-2005
    止軸承推 錫青銅、不銹鋼   符合 GB/T 12225-2005
    螺栓 不銹鋼   符合GB/T 12230-2005
    手輪、傳動冒 球墨鑄鐵 QT450-10 符合GB/T 12227-2005


  • 公稱
    通徑    		 L D1 D2 D3 Hmax B F N-φd 螺栓
    1.0
    Mpa    		 1.6
    Mpa    		 1.0
    Mpa    		 1.6
    Mpa    		 1.0
    Mpa    		 1.6
    Mpa    		 1.0
    Mpa    		 1.6
    Mpa
    50 178 99 125 165 340 19 3 4-19 M16
    65 190 118 145 185 370 19 3 4-19 M16
    80 203 132 160 200 410 19 3 8-19 M16
    100 229 156 180 220 450 19 3 8-19 M16
    125 254 184 210 250 480 19 3 8-19 M16
    150 267 211 240 285 550 19 3 8-23 M20
    200 292 266 295 340 630 20 3 8-23 12-23 M20
    250 330 319 350 355 405 750 22 3 12-23 12-28 M20 M24
    300 356 370 400 410 460 820 24.5 4 12-23 12-28 M20 M24
    350 381 429 160 470 520 980 26.5 4 16-23 16-28 M20 M24
    400 406 480 515 525 58 1010 28 4 16-28 16-31 M24 M27
    450 432 530 565 585 640 1270 30 4 20-28 20-31 M24 M27
    500 457 585 620 650 715 1270 31.5 4 20-28 20-34 M24 M30
    600 508 685 725 770 810 840 1390 36 5 20-31 20-37 M27 M33
