全國服務熱線021-64162222

軟密封蝶閥閥門首頁 > 產品展示 > 蝶閥 > 軟密封蝶閥 >

產品名稱：D941X-10C dn200垂直板式軟密封電動蝶閥[ 2021-10-13 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、D941X-10C dn200垂直板式軟密封電動蝶閥 產品介紹

    上海湖泉閥門集團有限公司廠家的D941X-10C dn200軟密封電動蝶閥廣泛應用于、環保、輕工、石油、造紙、化工等設備工業自動控制系統中。它輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積孝輕便宜人、性能可靠、配套簡單、流通能力大，特別適合于截至是粘稠、含顆粒、纖維性質的場合。它以AC24V、110V、220V、380V、415V交流電源和DC12V、24V、220V直流電源為驅動電源，另外執行器能自帶電源（具備復位功能），可使閥門運動到所需位置，實現其自動化控制。該電動蝶閥具有體積小、重量輕、外形精美操作方便、數顯閥位、無須維護及使用安全方便等諸多優點。

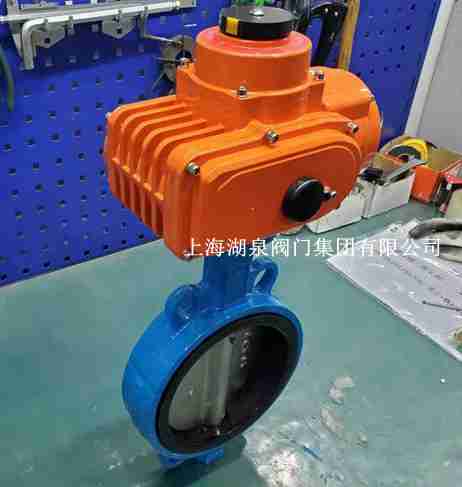

    D941X-10C dn200垂直板式軟密封電動蝶閥

    二、D941X-10C dn200垂直板式軟密封電動蝶閥 產品主要特點

    1、D941X-10C dn200電動蝶閥設計新穎、合理、結構，重量輕，啟閉迅速。
    2、蝶閥操力矩小，操作方便，省力靈巧。
    3、蝶閥可以任何位置安裝，維修方便。
    4、密封件可以更換，密封達到雙向密封零泄漏。
    5、垂直板式軟密封電動蝶閥密封材料耐老化、，使用壽命長等特點。
    6、具有越關越緊的密封功能，密封。
    7、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
    8、蝶板采用框架結構，強度高，過流面積大，流阻小。
    9、垂直板式軟密封電動蝶閥整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

    三、D941X-10C dn200垂直板式軟密封電動蝶閥產品采用標準

    設計標準：GB/T2238-1989
    法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
    結構長度：GB/T12221-1989
    壓力試驗：GB/T13927-1992;JB/T9092-1999

    四、D941X-10C dn200垂直板式軟密封電動蝶閥產品主要零部件

    零件名稱 材料
    閥體 各種橡膠、聚四氟
    蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
    密封圈 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
    閥桿 2Cr13、不銹鋼
    填料 O型圈、柔性石墨

    公稱通經DN（mm) 50～2000 50～1600
    公稱壓力PN（Mpa) 0.6 1.0 1.6
    密封試驗(Mpa) 0.66 1.1 1.76
    強度試驗(Mpa) 0.9 1.5 2.4
    適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
    適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
    泄漏率 符合GB/T13927-92標準
    驅動方式 蝸輪傳動、電動、氣動、液動



  • DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
    DO n-d DO n-d DO n-d
    50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
    65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
    80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
    100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
    125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
    150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
    200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
    250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
    300 78 230 570 380 150 395 12-22 400 12-22 410 12-26


上一篇：d341x-16c軟密封蝶閥 / 下一篇：dn80法蘭軟密封電動蝶閥
