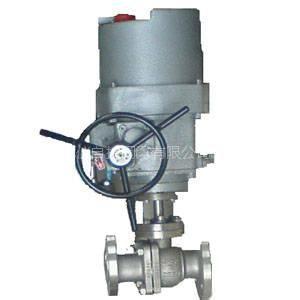

產品名稱：電動防爆球閥[ 2019-12-16 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、電動防爆球閥 特點及應用范圍
    電動防爆球閥是由球閥與CHQ系列或3410\3610系列電動執行機構組成，具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)怏w、液體輸送管道中介質的切斷或流通。

    二、電動防爆球閥 設計標準
    1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
    2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
    3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
    4、檢驗主試驗：JB/T 9092、API 598。

    三、電動防爆球閥 主要技術參數
    公稱通徑 mm 15 20 25 32 40 50 80 100
    額定流量系數Kv 20 38 72 110 170 270 510 940
    公稱壓力 MPa 1.0；1.6；6.4
    額定轉角 ° 0～90
    流量特性 快開
    介質溫度 ℃ -20～120
    閥體材質 HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
    球體材質 1Cr18Ni9；0Cr18Ni12Mo2Ti
    配執行機構型號 PN10、16 361RSA-05
    341RSA-05    		 361RS(X)B-10
    341RS(X)B-10    		 361RSC-30
    341RSC-30
    PN64 361RS(X)B-10
    341RS(X)B-10    		 361RSC-30
    341RSC-30    		 361RSD-150
    341RSD-150


    四、電動防爆球閥 配用CHQ系列技術參數
    型號 最大輸出扭距 動作
    時間
    60/50HZ    		 最大
    軸徑    		 電機
    F級    		 額定電流（A）50HZ 手輪
    轉數    		 重量
    單相 三相
    N·m 90° mm W 110V 220V 380V 440V N kg
    CHQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10 7.4
    CHQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11 13
    CHQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11 13
    CHQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5 23
    CHQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5 24
    CHQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24
    CHQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29
    CHQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29
    CHQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78
    CHQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78


  • 五、電動防爆球閥 主要外形尺寸
    PN16電動防爆球閥外形尺寸
    公稱通徑 L D D1 H1 H2 H3 D2
    15 112 95 65 48.5 120 322 260
    20 120 105 75 51.5 120 325 260
    25 128 115 85 55 120 333 260
    32 150 135 100 67.5 155 427 290
    40 170 145 110 72.5 155 448 290
    50 180 160 125 72.5 155 456 290
    80 200 195 160 100 165 535 380
    100 230 215 180 110 165 568 380
    125 356 245 210 152 165 635 380
    150 394 280 240 170 165 700 380
    200 457 335 295 300 120 860 520
    PN64電動防爆球閥外形尺寸
    公稱通徑 L D D1 H1 H2 H3 D2
    20 145 125 90 37.5 155 366 290
    25 156 135 100 39 155 366.5 290
    40 200 165 125 87.5 165 506 380
    50 215 175 135 87.5 165 516 380
    80 260 210 170 112.5 120 670 520
    100 300 250 200 133 120 698 520
    125 381 295 240 200 120 710 520
    150 403 340 280 270 120 730 520
