產品名稱：Z61Y-320C 高溫高壓焊接閘閥[ 2021-09-29 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z61Y-320C 高溫高壓焊接閘閥產品介紹

    上海湖泉Z61Y-320C 高溫高壓焊接閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。該焊接閘閥它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。 流體阻力小 , 密封面受介質的忡刷和侵蝕小。 開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。 形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
    Z61Y-320C 高溫高壓焊接閘閥

    二、Z61Y-320C 高溫高壓焊接閘閥

    公稱壓力PN（MPa） 殼體 試驗壓力（MPa） 上密封
    密封（液） 密封（氣）
    1.6 2.4 1.8 0.6 1.8
    2.5 3.8 2.8 0.6 2.8
    4.0 6.0 4.4 0.6 4.4
    6.4 9.6 7.0 0.6 7.0
    10.0 15.0 11.0 0.6 11.0
    16.0 24.0 18.0 0.6 18.0

    三、Z61Y-320C 高溫高壓焊接閘閥適用介質和適用溫度

    殼體材料 適用介質 適用溫度（℃）
    碳素鋼（C型） 水、蒸汽、油品 ≤425
    鉻鎳鈦鋼（P型） 硝酸類 ≤200
    鉻鎳鉬鈦鋼（R型） 醋酸類 ≤200
    鉻鉬鋼（I型） 水、蒸汽、油品 ≤550

    四、Z61Y-320C 高溫高壓焊接閘閥 主要零件材料

    閥體、閥蓋 閥板、閥座 閥桿 閥桿螺母 填料 手輪
    碳素鋼 碳鋼＋硬質合金或不銹鋼 鉻不銹鋼 鋁青銅 石墨石棉盤根 可鍛鑄鐵
    鉻鎳鈦鋼 不銹鋼、不銹鋼＋硬質合金 鉻鎳鈦不銹鋼 鋁青銅 浸聚四氟乙烯 可鍛鑄鐵
    鉻鎳鉬鈦鋼 不銹鋼、不銹鋼＋硬質合金 鉻鎳鉬鈦不銹鋼 鋁青銅 浸聚四氟乙烯 可鍛鑄鐵
    鉻鉬鋼 合金鋼＋硬質合金 鉻鉬鋁鋼 鋁青銅 柔性石棉＋33.4 可鍛鑄

  • 通徑 縮徑RB 3/8 1/2 3/4 1 1　1/4 1　1/2 2
      全徑FB   3/8 1/2 3/4 1 1　1/4 1　1/2 2
    L 150～800Lb 79 79 92 111 120 120 140 178
    900Lb 79 92 111 120 120 140 178 210
    1500Lb 111 111 111 114 120 140 162 210
    H(OPEN) 150～800Lb 158 158 169 197 236 246 283 330
    900～1500Lb 169 197 197 236 246 283 330 354
    W 150～800Lb 100 100 100 125 160 160 180 200
    900～1500Lb 100 125 125 160 160 180 200 240
    Weights Bolted 150～800Lb 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2
    900～1500Lb 2.5 4.3 4.2 6.6 8.8 12.5 17.2 23.5
    Welded 150～800Lb 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2
    900～1500Lb 2.4 4.2 4.0 6.3 8.7 12.1 17.2 22

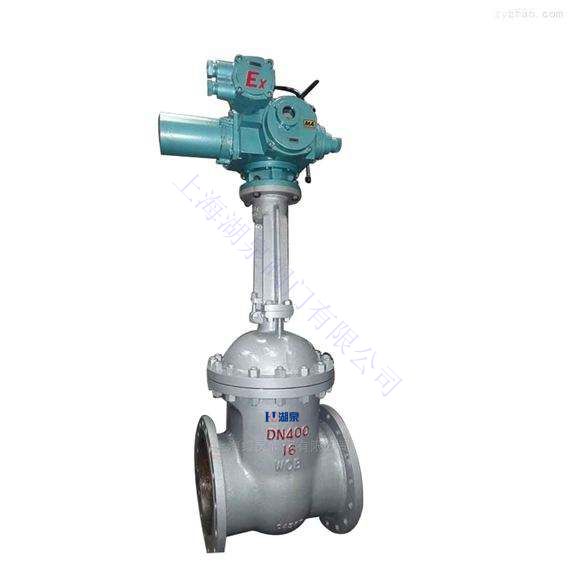

上一篇：Z961H-16C DN500高溫高壓焊接電動閘閥 / 下一篇：焊接閘閥（DN50～DN600、PN10～PN160）
