電動閘閥閥門首頁 > 產品展示 > 閘閥 > 電動閘閥 >

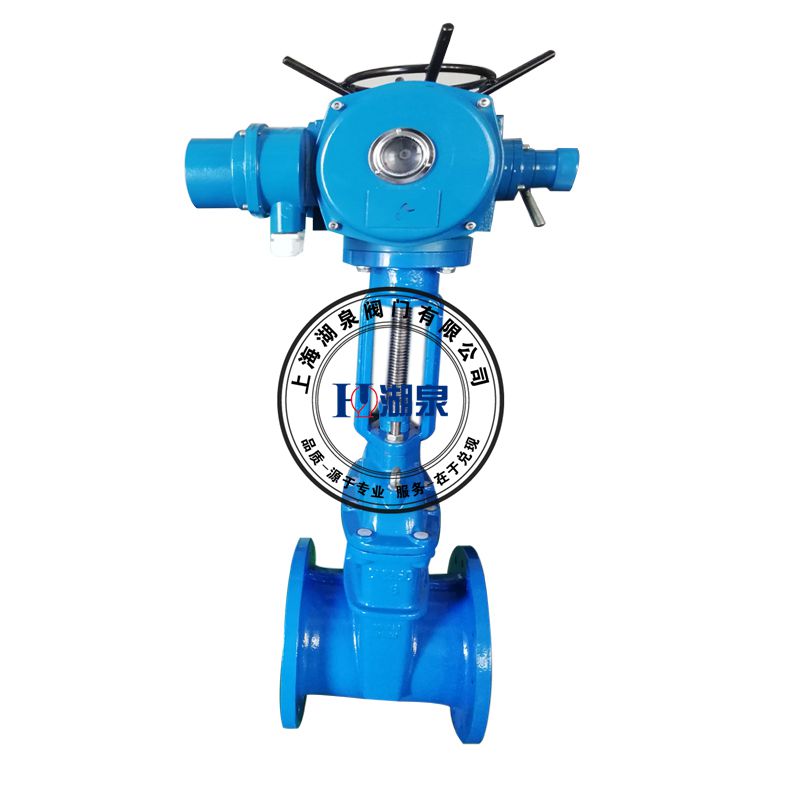

產品名稱：dn15/20/25/40/50/80電動閘閥[ 2020-04-01 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、dn15/20/25/40/50/80電動閘閥詳細介紹

    上海湖泉dn15/20/25/40/50/80電動閘閥由多回轉電動執行器和閘閥組成，實現遠程控制閥門的打開或關閉，它工作以電力為能源，通過電能帶動電機正反轉起閉閥門，它通徑范圍：DN50~DN800，使用溫度：≤ 100℃主要適用于石油、化工、水力、火力電站各種系統的管路上，也應用于污水、造紙、化工、煤炭、造紙行業等領域。

    二、dn15/20/25/40/50/80電動閘閥特點

    1、響應靈敏，安全可靠，并能控制其流量的裝置。
    2、結構緊湊、道流暢，流阻系數小。
    3、閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、壽命長。
    4、閥桿經調質及表面氮化處理，有良好的耐磨性、抗腐蝕性。
    5、密封面采用不銹鋼和硬質合金，使用壽命長。
    6、采用柔性石墨填料板、密封可靠、操作輕便靈活。
    7、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

    三、dn15/20/25/40/50/80電動閘閥制造標準

    1．設計制造按GB/T 12234-89
    2、結構長度按GB/T 12221-89
    3、法蘭連接尺寸按：JB/T 79-94
    4、閥門檢查和試驗按GB/T 13927-92

    四、dn15/20/25/40/50/80電動閘閥主要標準

    （1）GB12232-89〈〈通用閥門  法蘭連接鐵制閘閥〉〉
    （2）GB12234-89〈〈通用閥門  法蘭和對焊連接鋼制閘閥〉〉
    （3）JB/T53162-94〈〈閘閥  產品質量分等〉〉
    （4）JB/Z243-85〈〈閘閥  靜壓壽命試驗規程〉〉JB/T82.2-94

    五、dn15/20/25/40/50/80電動閘閥的安裝

    （1）應直立安裝，即閥桿處于垂直的位置，手輪在頂部。
    （2）帶傳動機構的閘閥（如齒輪傳動，電動等）均應按產品使用說明的規定安裝。
    （3）電輪傳動機構不允許作起吊用，并嚴禁碰撞。

    六、dn15/20/25/40/50/80電動閘閥主要零部件材料

    閥體閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
    零件名稱 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
    閘板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
    閥桿 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2
    填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織
    墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
    壓蓋 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
    填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

  • 七、dn15/20/25/40/50/80電動閘閥主要外形連接尺寸


    公稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值 電裝型號
    L D D1 D2 b f n-φd L1 H 質量
    1.6 50 250 160 125 100 16 3 4-φ18 590 678 90 DZWl0A
    65 265 180 145 120 18 3 4-φ18 590 693 96 DZWl5A
    80 280 195 160 135 20 3 8-φ18 590 755 108 DZW20A
    100 300 215 180 155 20 3 8-φ18 590 820 126 DZW20A
    150 350 280 240 210 24 3 8-φ23 590 994 199 DZW20A
    200 400 335 295 265 26 3 12-φ23 590 1138 254 DZW30A
    250 450 405 355 320 30 3 12-φ25 810 1409 310 DZW45A
    300 500 460 410 375 30 4 12-φ25 810 1588 391 DZW60
    350 550 520 470 435 34 4 16-φ25 830 1755 729 DZW90
    400 600 580 525 485 36 4 16-φ30 830 1902 992 DZWl20
    450 650 640 585 545 40 4 20-φ30 870 214l 1168 DZWl80
    500 700 705 650 608 44 4 20-φ34 870 2276 1222 DZW250
    600 800 840 770 718 48 5 20-φ41 870 2474 1376 DZW250
    2.5 50 250 160 125 100 20 3 4-φ18 590 678 95 DZWl0A
    65 265 180 145 120 22 3 4-φ18 590 693 99 DZWl5A
    80 280 195 160 135 22 3 8-φ18 590 755 113 DZW20A
    100 300 230 190 160 24 3 8-φ23 590 820 132 DZW20A
    150 350 300 250 218 30 3 8-φ25 590 934 206 DZW30A
    200 400 360 310 278 34 3 12-φ25 590 1138 257 DZW30A
    250 450 425 370 332 36 3 12-φ30 810 1409 317 DZW45A
    300 500 485 430 390 40 4 16-φ30 810 1588 412 DZW60A
    350 550 550 490 448 44 4 16-φ34 830 1750 750 DZW90
    400 600 610 550 505 48 4 16-φ34 830 1902 1042 DZWl20
    450 650 660 600 555 50 4 20-φ34 870 2141 1275 DZWl20

  • 八、dn15/20/25/40/50/80電動閘閥主要結構圖

    dn15/20/25/40/50/80電動閘閥
