電動球閥閥門首頁 > 產品展示 > 球閥 > 電動球閥 >

產品名稱:電動球閥Q941F-16P DN250廠家價格(生產公司)[ 2024-01-09 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、電動球閥Q941F-16P DN250廠家價格介紹

    上海湖泉 Q941F-16P   dn250電動球閥由上海湖泉閥門系列精小型電動執行器與超短球閥組成,和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少。密封性能優越等特點。和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合,該產品廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。電動球閥的球芯型式有浮動球及固定球型式兩種,閥體結構有軟密封閥座(軟密封)與全屬密封閥座(硬密封)兩種,分別用于常溫(-30~180℃)及高溫(-60~450℃)低溫(-250~-30℃)的場合(低溫時閥頸要加長)。密封性能好,流通能力強,介質流經閥門時幾乎沒有什么壓力損失,是所有自控閥門流通能力*大的閥門之一。在石油、化工、制藥、冶金、輕紡、造紙和污水處理等生產部門得到廣泛應用。

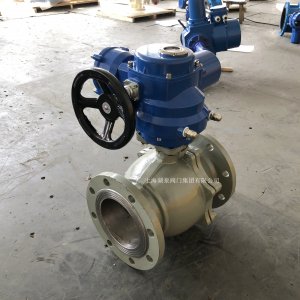

    電動球閥Q941F-16P DN250廠家價格(生產公司)

    二、電動球閥Q941F-16P DN250廠家價格技術參數

    公稱通徑(DN) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    流量系數(KV) 21 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
    公稱壓力PN(MPa) 1.6、 2.5、 4.0、 6.4(MPa)
    工作轉角 0-90°
    流量特性 二位開關型:全開或全閉式,調節型:近似等百分比
    泄漏量(Q) 軟密封:O泄漏符合ANSI B16.104 5級 硬密封:≤10-4×閥的額定容量
    允許壓差 ≤公稱壓力
    精小型電動執行器 型 號 3810R系列、3410R系列、HL系列、PSQ系列、HQ或QB型
    電源電壓 AC220V、AC380V、DC24V
    配置型號 精小型05 10 20 40 50、60 10 20
    作用形式 開關型/調節型(隔爆型)
    調節型 輸入信號 0~10mA、4~10mA 、1-5VDC
    輸出信號 0~10mA、4~10mA 、1-5VDC
    基本誤差 ≤±2.5%
    回 差 ≤±2.5%
    死 區 ≤2%
    可調節比 250:01:00
    開關型 電源電壓 AC220V/AC380V/DC24V
    反饋信號 有源觸點信號、無源觸信號

  • 公稱通徑DN(mm) 尺寸
    L D D1 D2 b n-d
    15 108 95 65 45 14 4-ф14
    20 117 105 75 55 14 4-ф14
    25 127 115 85 65 14 4-ф14
    32 140 135 100 78 16 4-ф18
    40 165 145 110 85 16 4-ф18
    50 178 160 125 100 16 4-ф18
    65 190 180 145 120 18 4-ф18
    80 203 195 160 135 20 8-ф18
    100 305 215 180 155 20 8-ф18
    125 256 245 210 185 22 8-ф18
    150 394 280 240 210 24 8-ф23
    200 457 335 295 265 26 12-ф23
    250 533 405 335 320 30 12-ф25
    300 610 450       12-ф25
