產品名稱：dn10/25/40/50/65電動球閥[ 2020-04-01 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、dn10/25/40/50/65電動球閥產品說明

    dn10/25/40/50/65電動球閥是一種轉角0~90°的旋轉類球閥，它的控制功能是由電動裝置來對閥門的開、閉以及調節聯動完成非人工的電氣控制或計算機控制。閥球、閥桿采用浮動密封結構，它具有高可靠性、高精度、多功能、低功耗、長壽命、強抗干擾能力、優越的性能價格比、小體積、新穎的外觀、便于安裝及使用等特點，廣泛適用于水、海水、污水、酸、堿、鹽、食品、石油、化工、冶金、環保工程、給排水、水處理、預付費冷熱水表、工業自控等行業。



    二、dn10/25/40/50/65電動球閥產品優點

    1、功能強勁：
    a.智能型、比例型、開關型、各類信號輸出；
    b.全行程時間15秒、30秒、60秒等供選擇；
    c.智能型控制模塊集成于電動裝置本體中，無須外接定位器；
    2、可靠性能：
    a.特殊的銅合金鍛造一體化蝸輪強度高、耐磨性好、傳動精度高；
    b.優質進口軸承、電器元件等關零部件提高了使用壽命；
    c.通過1500V耐壓測試，F(xiàn)級絕緣電機安全可靠；
    d.IP67高標準防護等級；
    3、使用方便：
    a.免加油、免檢點、防水防銹、任意角度安裝；
    b.采用單相電源，外接線路簡單，并有多種電源供選擇；
    4、唯美外觀
    a.鋁合金壓鑄外殼，精確流暢銷；
    b.體積和重量僅相當于傳統的35%；


    三、dn10/25/40/50/65電動球閥產品主要技術參數

    零件名稱 材料
    材料代號 Ｃ Ｌ Ｐ Ｒ
    閥體　閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
    球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
    閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
    閥座密封面 PTFE、碳素纖維＋PTFE、對位聚苯
    螺柱　螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
    填料 Ｖ型PTFE、柔性石墨


    四、dn10/25/40/50/65電動球閥產品訂貨說明

    1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
    2、介質類型、溫度、壓力
    3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型
    4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V






  • 五、dn10/25/40/50/65電動球閥產品主要外形連接尺寸


    執行機構技術參數 閥體參數
    電源 AC200 / 380V 公稱通徑 DN10～150mm
    輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    動作范圍 0～90° 0～360° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
    動作時間 15秒/30秒/60秒 執行機構 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
    保護裝置 過熱保護 流量特性 快開特性
    環境溫度 -30°～60° 可調范圍 DN10-80 DN100-150
    250:1 350:1
    手動操作 同附帶手柄操作 閥體形式 整體式鍛造、整體式鑄造
    限位 電氣、機械二重限位 連接形式 超薄法蘭式、對夾式
    防護等級 相當于IP-65 閥芯形式 "O"型球形閥芯
    位置測量 可選裝開關或電位計 密封填料 V型聚四氟乙烯填料、柔性石墨填料等
    驅動電機 8W/E 基本誤差 ±1%
    防爆等級 ExdII BT4
    ExdII BT6    		 死區 ≤1%
    回差 ≤1%
    控制方式 開關量控制
    模擬量控制    		 適用溫度 密封面
    PTFE≤180℃、PPL≤300℃、硬密封≤450℃

  • 六、dn10/25/40/50/65電動球閥產品主要結構圖

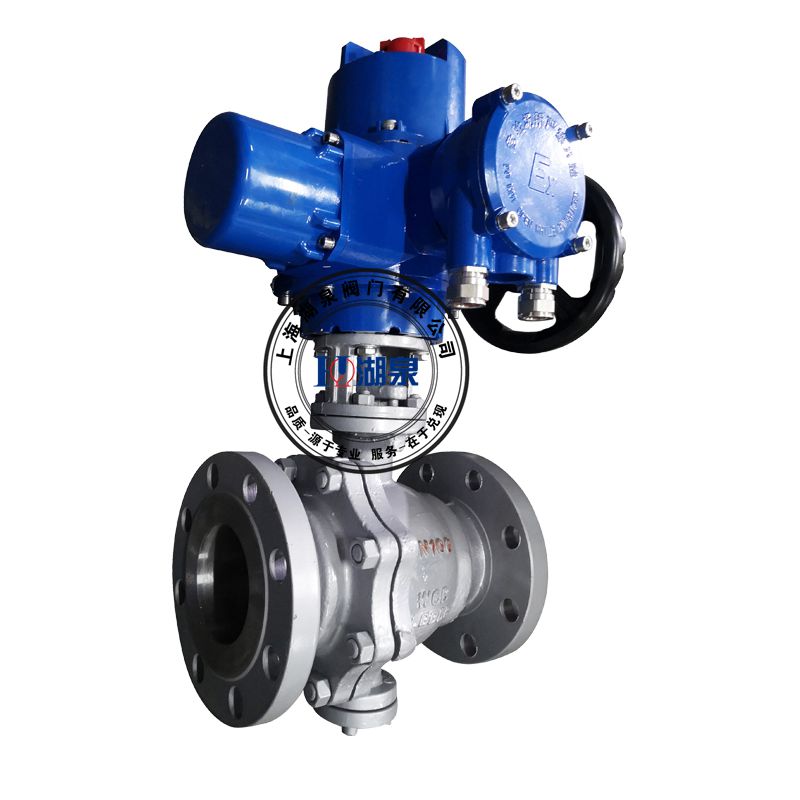

    dn10/25/40/50/65電動球閥
